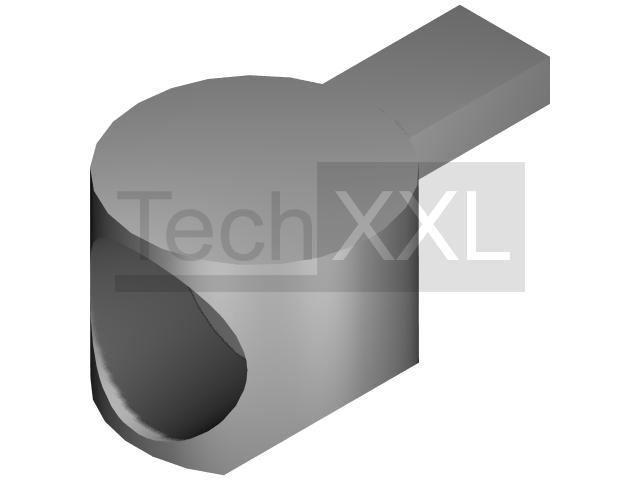

Universalverbinder 6

Technische Daten
Baureihe: Nut 6
Typ: I

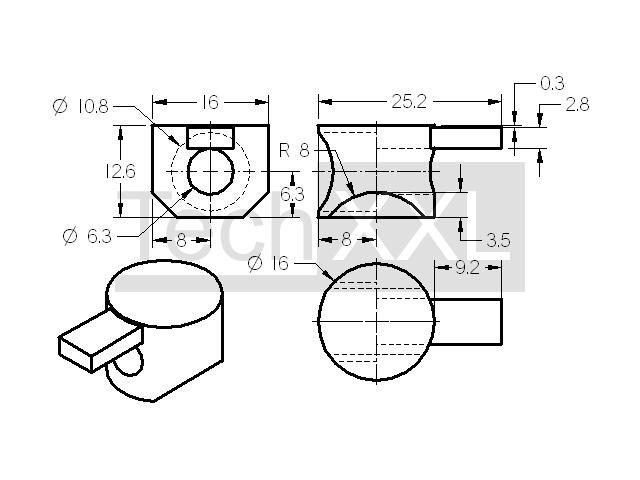

Maße (mm): 25 x 12,45 x 15,6
Werkstoff: ZN
Gewicht: 0,011 Kg
TIN: 100098
CAD Daten
---------------
ab Lager

Bitte beachten

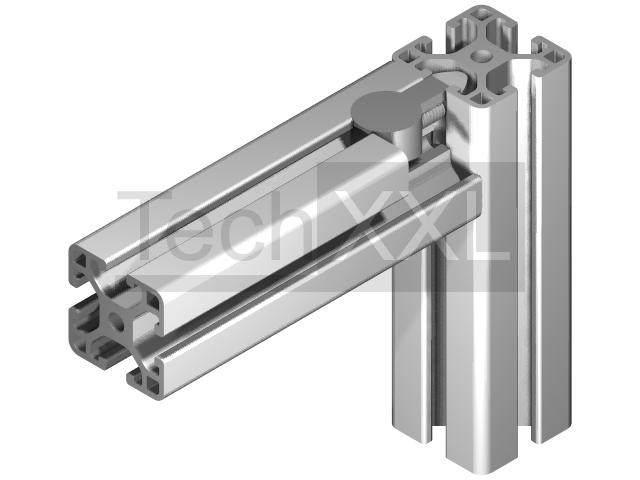

Der Universalverbinder aus Zink-Druckguss dient zur Herstellung einer gegen Verdrehung gesicherten 90°-Verbindung mit hoher Belastbarkeit gegen Verschiebung und Biegung. Zur Montage muss in das Querprofil eine im Durchmesser von 16mm große Bohrung eingebracht werden. Der Abstand der Bohrung vom Profilende beträgt 15mm bei einer Bohrtiefe von 12,7mm. Die Verbindung sollte zum sicheren Halt immer paarweise 180° gegenüberliegend erfolgen. Unter der Artikelnummer S206UVS sind neben dem Universalverbinder ebenfalls die zur Montage erforderliche Schraube und Nutenstein enthalten

Hier können Sie schnell und unkompliziert den aktuell bestmöglichen Preis anfragen. Sie erhalten umgehend ein Angebot inkl. Lieferzeit und Verfügbarkeit. In der Regel haben wir den Artikel am Lager.

ab 0.31 €/Stk. netto

Please choose (bitte wählen):

günstigen Stückpreis anfragen
⮮
