Verbindungssatz 5 R20-90°
Technische Daten
Baureihe: Nut 5
Typ: I
Maße (mm): 20 x 20 x 20
Werkstoff: ZN PA
Gewicht: 0,020 Kg
TIN: 100024 ID: S205VSR2090

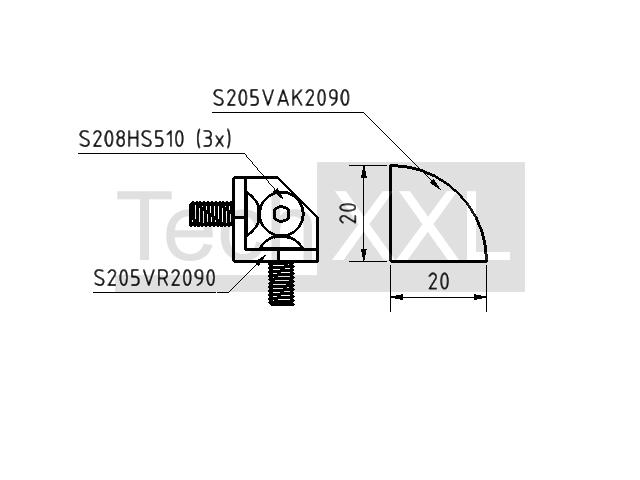

CAD Daten
---------------
ab Lager
Baureihe: Nut 5
Typ: I
Maße (mm): 20 x 20 x 20
Werkstoff: ZN PA
Gewicht: 0,020 Kg
TIN: 100024 ID: S205VSR2090
CAD Daten
---------------
ab Lager
Bitte beachten

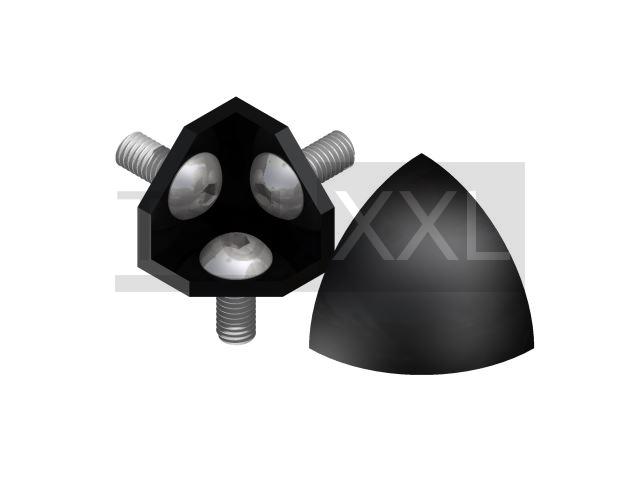

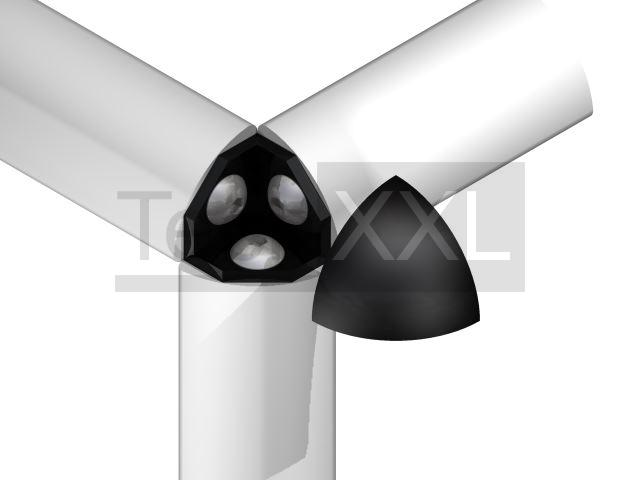

Eckverbindungssätze dienen zum stabilen Aufbau einer 3-seitigen 90°-Verbindung und eigenen sich besonders bei optisch ansprechenden Werkstücken wie beispielsweise Vitrinen. In die Kernbohrung der drei zu verbindenden Profilabschnitte muss jeweils ein Gewinde M5 eingebracht werden. Der Eckverbinder selbst besteht aus Zinkdruckguss und verfügt über Nasen, die als Verdrehsicherung dienen. Die Kappe besteht aus Kunststoff PA schwarz. Im Satz sind 3 Verbindungsschrauben enthalten, die in das gebildete Gewinde innerhalb der Kernbohrung eingeschraubt werden. Auf Wunsch können wir die Abdeckkappen in unterschiedlichen Farben herstellen
Eckverbindungssätze dienen zum stabilen Aufbau einer 3-seitigen 90°-Verbindung und eigenen sich besonders bei optisch ansprechenden Werkstücken wie beispielsweise Vitrinen. In die Kernbohrung der drei zu verbindenden Profilabschnitte muss jeweils ein Gewinde M5 eingebracht werden. Der Eckverbinder selbst besteht aus Zinkdruckguss und verfügt über Nasen, die als Verdrehsicherung dienen. Die Kappe besteht aus Kunststoff PA schwarz. Im Satz sind 3 Verbindungsschrauben enthalten, die in das gebildete Gewinde innerhalb der Kernbohrung eingeschraubt werden. Auf Wunsch können wir die Abdeckkappen in unterschiedlichen Farben herstellen
Hier können Sie schnell und unkompliziert den aktuell bestmöglichen Preis anfragen. Sie erhalten umgehend ein Angebot inkl. Lieferzeit und Verfügbarkeit. In der Regel haben wir den Artikel am Lager.
ab 2.87 €/Satz netto
