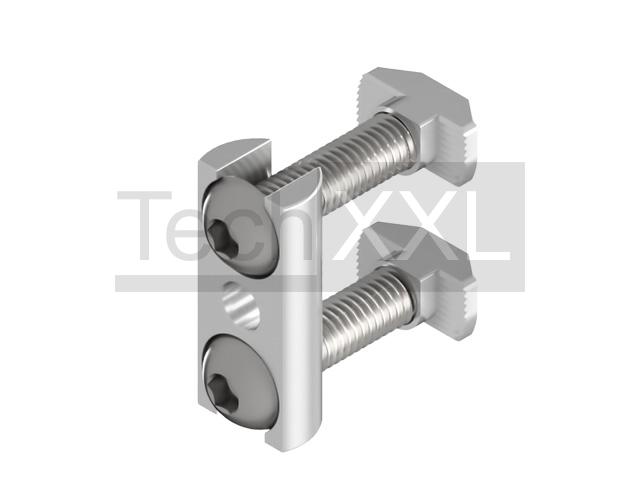

Bolzenverbindersatz 10 40
Technische Daten
Baureihe: Nut 10
Typ: B

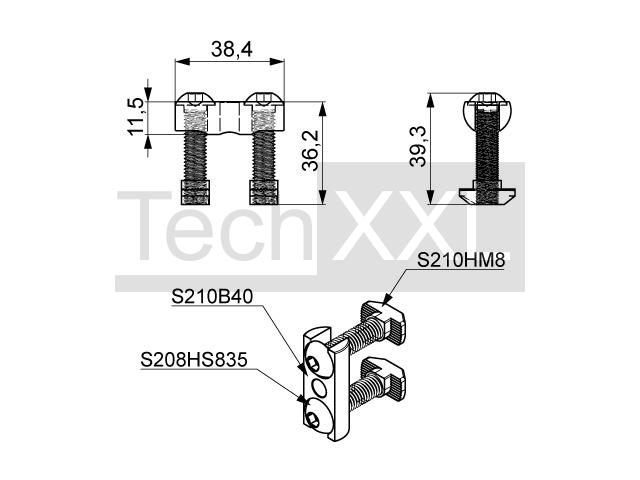

Maße (mm): 38,4 x 16,75 x 11,5
Werkstoff: ST verzinkt
Gewicht: 0,099 Kg
TIN: 100786-S210BV40
CAD Daten
---------------
ab Lager
Baureihe: Nut 10
Typ: B
Maße (mm): 38,4 x 16,75 x 11,5
Werkstoff: ST verzinkt
Gewicht: 0,099 Kg
TIN: 100786-S210BV40
CAD Daten
---------------
ab Lager
Bitte beachten

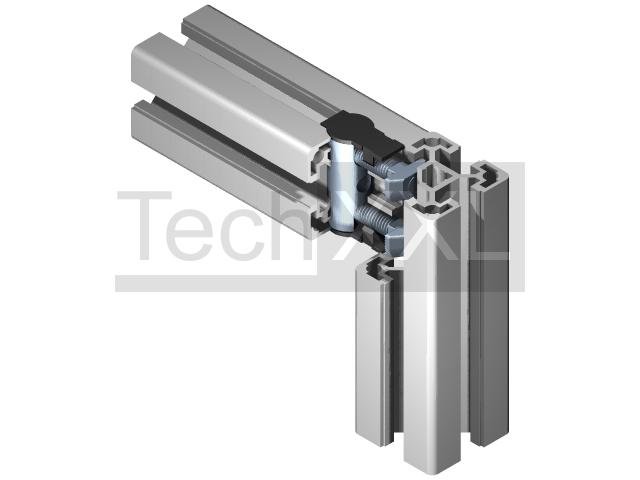

Der Bolzenverbindersatz 40 Nut 10 ist für Profile der Baureihe 10 im Raster 40 bestimmt und dient Konstruktionen mit hoher Belastung. Um den Bolzen einsetzen zu können, muss zuerst im Abstand von 22,5mm eine Durchgangsbohrung D17 im ersten Profilabschnitt eingebracht werden. Anschliessend wird der Bolzen mittels zweier Schrauben in den Verbindungsmuttern des 2 Profilabschnittes im Winkel von 90° befestigt. Unter den Artikelnummern S210BV40K sind noch zwei entsprechende Abdeckblenden enthalten
Der Bolzenverbindersatz 40 Nut 10 ist für Profile der Baureihe 10 im Raster 40 bestimmt und dient Konstruktionen mit hoher Belastung. Um den Bolzen einsetzen zu können, muss zuerst im Abstand von 22,5mm eine Durchgangsbohrung D17 im ersten Profilabschnitt eingebracht werden. Anschliessend wird der Bolzen mittels zweier Schrauben in den Verbindungsmuttern des 2 Profilabschnittes im Winkel von 90° befestigt. Unter den Artikelnummern S210BV40K sind noch zwei entsprechende Abdeckblenden enthalten
Hier können Sie schnell und unkompliziert den aktuell bestmöglichen Preis anfragen. Sie erhalten umgehend ein Angebot inkl. Lieferzeit und Verfügbarkeit. In der Regel haben wir den Artikel am Lager.
ab 1.79 €/Satz netto
Please choose (bitte wählen):
Please choose (bitte wählen):
günstigen Stückpreis anfragen
⮮
⮮
