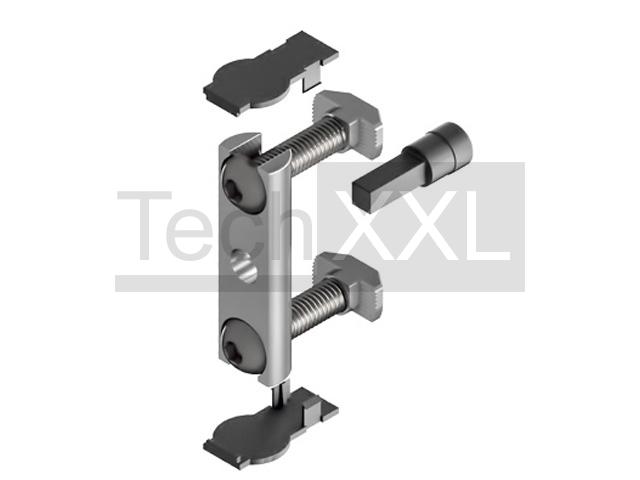

Bolzenverbindersatz 10 60 kompletter Satz


Bolzenverbindersatz 10 60 kompletter Satz wie HS210BV60K
Bolzenverbindersatz 10 60 kompletter Satz
Bolzenverbindersatz 10 60 kompletter Satz
Technische Daten
Baureihe: Nut 10
Typ: B
Maße (mm): 57 x 16,75 x 11,5
Werkstoff: PA, ST verzinkt
Gewicht: 0,127 Kg
TIN: 100793-S210BV60K

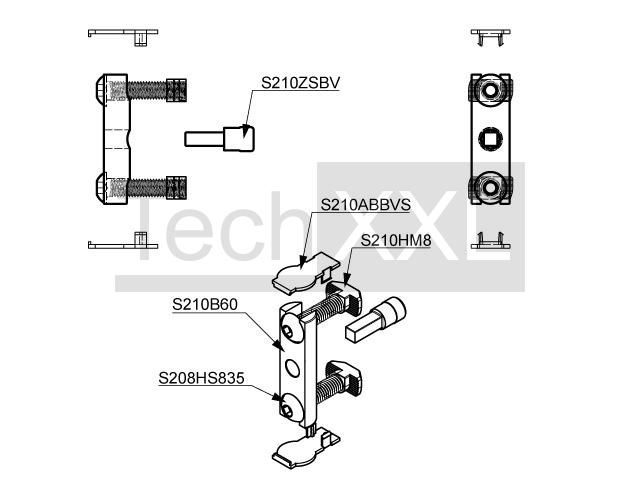

CAD Daten
---------------
ab Lager

Bitte beachten

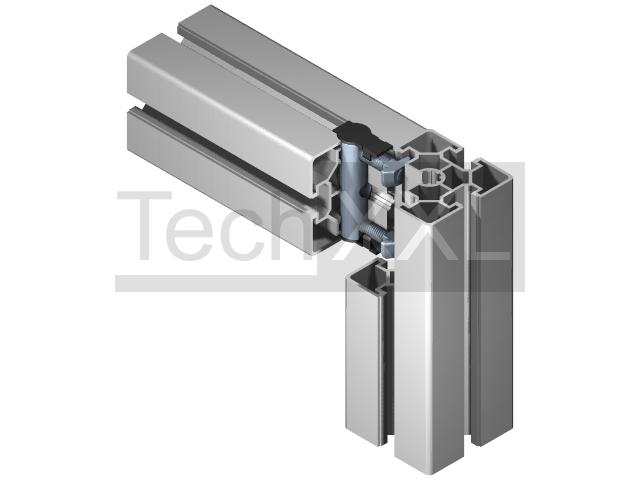

Der Bolzenverbindersatz 60 Nut 10 ist für Profile der Baureihe 10 im Raster 60 bestimmt und dient Konstruktionen mit hoher Belastung. Um den Bolzen einsetzen zu können, muss zuerst im Abstand von 22,5mm eine Durchgangsbohrung D17 im ersten Profilabschnitt eingebracht werden. Anschliessend wird der Bolzen mittels zweier Schrauben in den Verbindungsmuttern des 2 Profilabschnittes im Winkel von 90° befestigt. Mit dem Zentrierstift lässt sich der Bolzen mittig fixieren und mit den beiden Abdeckblenden lassen sich Bolzen und Schraubengewinde auf beiden Seiten abdecken

Hier können Sie schnell und unkompliziert den aktuell bestmöglichen Preis anfragen. Sie erhalten umgehend ein Angebot inkl. Lieferzeit und Verfügbarkeit. In der Regel haben wir den Artikel am Lager.

ab 2.29 €/Satz netto


Please choose (bitte wählen):




günstigen Stückpreis anfragen
⮮
Satz
