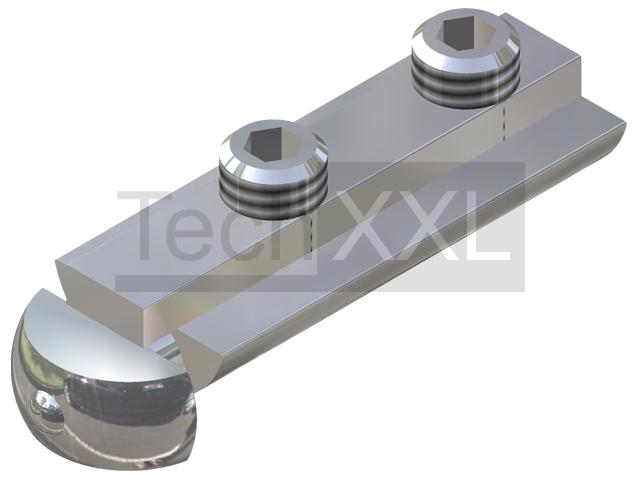

Schnellspanner 8 40
Technische Daten
Baureihe: Nut 8
Typ: I
Maße (mm): 55 x 17 x 10,7
Werkstoff: ST verzinkt
Gewicht: 0,046 Kg
TIN: 100334

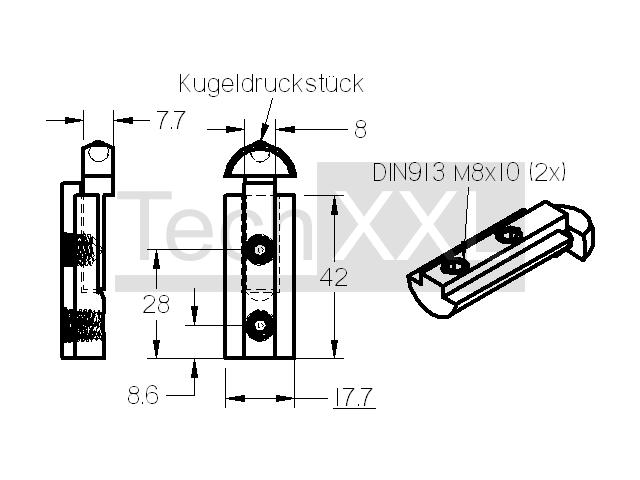

CAD Daten
---------------
ab Lager
Baureihe: Nut 8
Typ: I
Maße (mm): 55 x 17 x 10,7
Werkstoff: ST verzinkt
Gewicht: 0,046 Kg
TIN: 100334
CAD Daten
---------------
ab Lager
Bitte beachten

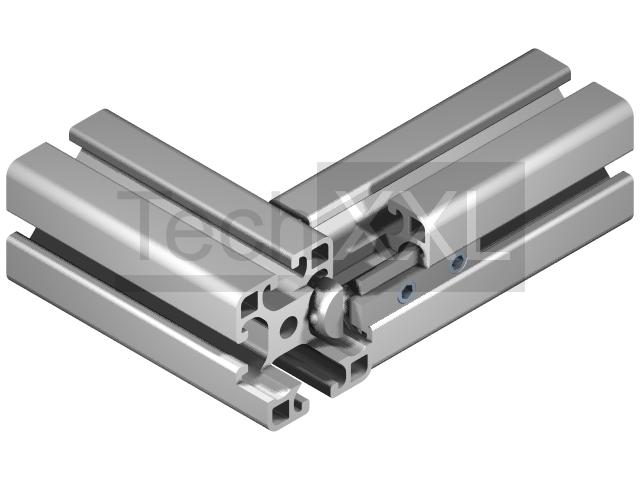

Der Schnellspannverbinder 8 für Profile im Raster 40 dient zur bearbeitungslosen Herstellung einer Verbindung im Winkel von 90°. Zuerst wird das obere Bauteil am ersten Profilabschnitt eingeschoben und anschliessend mit einem Gewindestift mit Sonderspitze am Nutgrund fixiert. Anschliessend wird der Hammer am zweiten Profilabschnitt fixiert und anschliessend unterhalb des oberen Bauteils geschoben. Durch Anziehen des zweiten Gewindestifts wird durch die Kerbe im zweiten Bauteil Spannung erzeugt, so dass beide Profile kraftschlüssig miteinander verbunden werden
Der Schnellspannverbinder 8 für Profile im Raster 40 dient zur bearbeitungslosen Herstellung einer Verbindung im Winkel von 90°. Zuerst wird das obere Bauteil am ersten Profilabschnitt eingeschoben und anschliessend mit einem Gewindestift mit Sonderspitze am Nutgrund fixiert. Anschliessend wird der Hammer am zweiten Profilabschnitt fixiert und anschliessend unterhalb des oberen Bauteils geschoben. Durch Anziehen des zweiten Gewindestifts wird durch die Kerbe im zweiten Bauteil Spannung erzeugt, so dass beide Profile kraftschlüssig miteinander verbunden werden
Hier können Sie schnell und unkompliziert den aktuell bestmöglichen Preis anfragen. Sie erhalten umgehend ein Angebot inkl. Lieferzeit und Verfügbarkeit. In der Regel haben wir den Artikel am Lager.
ab 2.92 €/Stk. netto
Please choose (bitte wählen):
Please choose (bitte wählen):
günstigen Stückpreis anfragen
⮮
⮮
