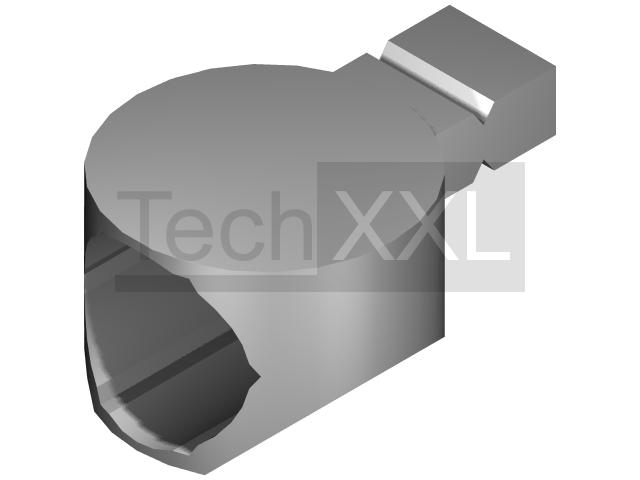

Universalverbinder 5
Technische Daten
Baureihe: Nut 5
Typ: I

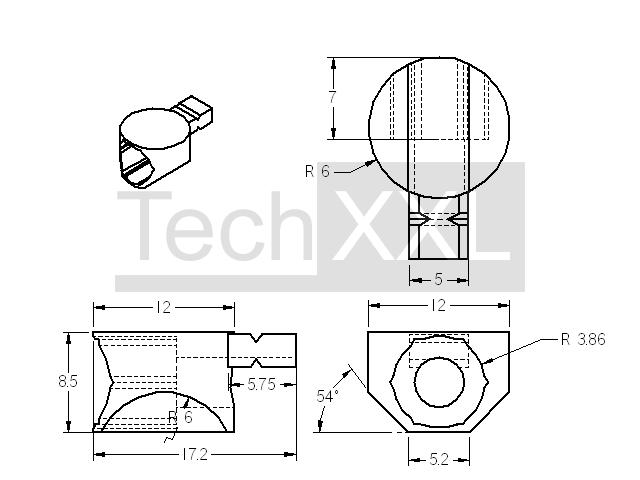

Maße (mm): 11,8 x 8,6 x 17,1
Werkstoff: ZN
Gewicht: 0,006 Kg
TIN: 100021 ID: S205UV
CAD Daten
---------------
ab Lager
Baureihe: Nut 5
Typ: I
Maße (mm): 11,8 x 8,6 x 17,1
Werkstoff: ZN
Gewicht: 0,006 Kg
TIN: 100021 ID: S205UV
CAD Daten
---------------
ab Lager
Bitte beachten

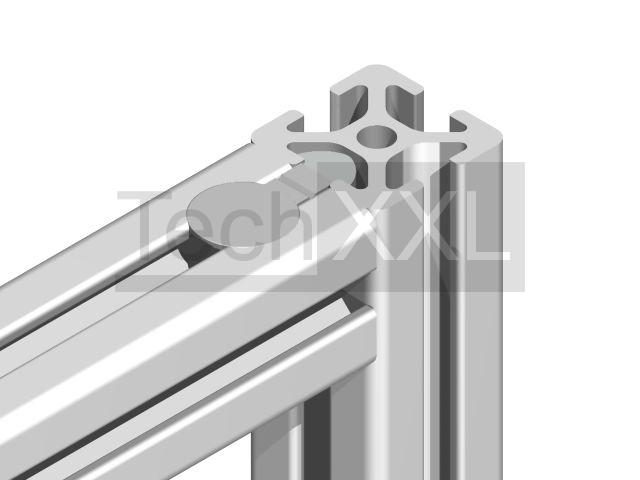

Der Universalverbinder aus Zink-Druckguss dient zur Herstellung einer gegen Verdrehung gesicherten 90°-Verbindung mit hoher Belastbarkeit gegen Verschiebung und Biegung. Zur Montage muss in das Querprofil eine im Durchmesser von 12mm große Bohrung eingebracht werden. Der Abstand der Bohrung vom Profilende beträgt 10mm bei einer Bohrtiefe von 8,5mm. Die Verbindung sollte zum sicheren Halt immer paarweise 180° gegenüberliegend erfolgen. Unter der Artikelnummer S205UVS sind neben dem Universalverbinder ebenfalls die zur Montage erforderliche Schraube und Nutenstein enthalten
Der Universalverbinder aus Zink-Druckguss dient zur Herstellung einer gegen Verdrehung gesicherten 90°-Verbindung mit hoher Belastbarkeit gegen Verschiebung und Biegung. Zur Montage muss in das Querprofil eine im Durchmesser von 12mm große Bohrung eingebracht werden. Der Abstand der Bohrung vom Profilende beträgt 10mm bei einer Bohrtiefe von 8,5mm. Die Verbindung sollte zum sicheren Halt immer paarweise 180° gegenüberliegend erfolgen. Unter der Artikelnummer S205UVS sind neben dem Universalverbinder ebenfalls die zur Montage erforderliche Schraube und Nutenstein enthalten
Hier können Sie schnell und unkompliziert den aktuell bestmöglichen Preis anfragen. Sie erhalten umgehend ein Angebot inkl. Lieferzeit und Verfügbarkeit. In der Regel haben wir den Artikel am Lager.
ab 0.28 €/Stk. netto
Please choose (bitte wählen):
Please choose (bitte wählen):
günstigen Stückpreis anfragen
⮮
⮮
