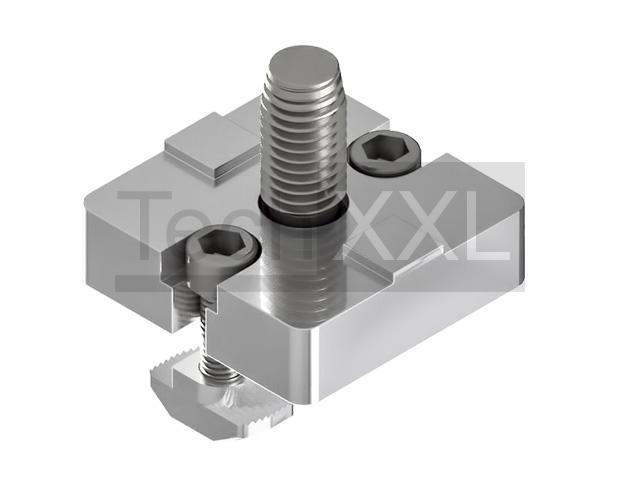

T-Verbindungsplatte 45 incl. Befestigung
Technische Daten
Baureihe: Nut 10
Typ: B

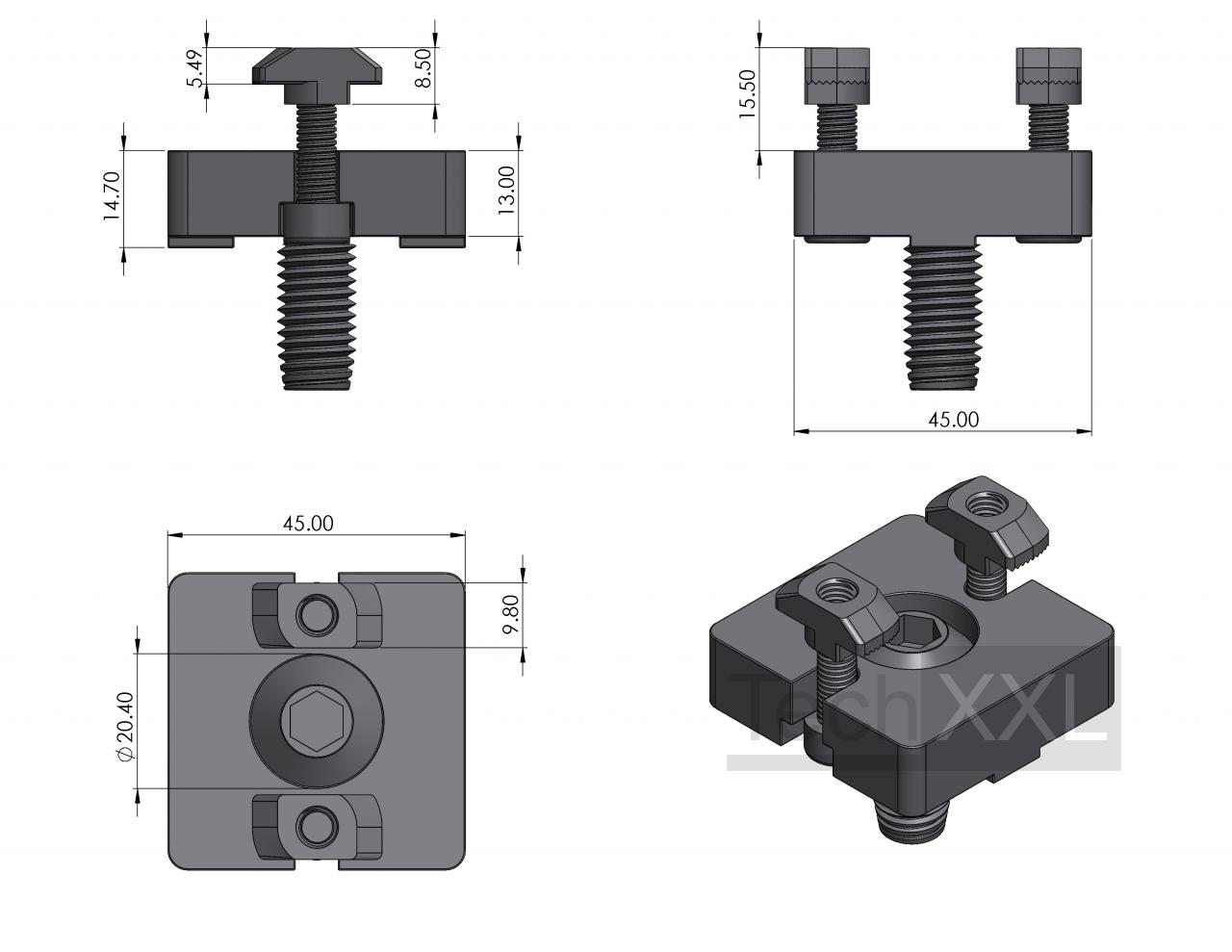

Maße (mm): 45 x 45 x 13
Werkstoff: Alu ST verzinkt
Gewicht: 0,162 Kg
TIN: 101731 ID: S210TVP45S
CAD Daten
---------------
ab Lager
Baureihe: Nut 10
Typ: B
Maße (mm): 45 x 45 x 13
Werkstoff: Alu ST verzinkt
Gewicht: 0,162 Kg
TIN: 101731 ID: S210TVP45S
CAD Daten
---------------
ab Lager
Bitte beachten

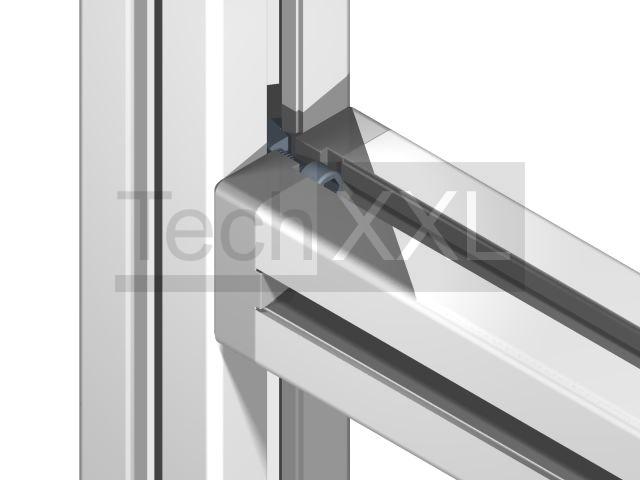

Die T-Verbindungsplatte 45 für Profile im Raster 45x45 als Satz inclusive aller Befestigungselemente wird stirnseitig auf den ersten Profilabschnitt mittels Zentralschraube M12x30 montiert und anschliessend am Querprofil im Winkel von 90° mittels Schrauben und Hammermuttern verbunden. Durch Lösen der Schrauben lassen sich die Querprofile in die gewünschte Position verschieben. Die T-Verbindungsplatte eignet sich jedoch auch bei Stossverbindungen. In diesem Fall sind auf beiden Profilabschnitten eine Verbindungsplatte zu montieren
Die T-Verbindungsplatte 45 für Profile im Raster 45x45 als Satz inclusive aller Befestigungselemente wird stirnseitig auf den ersten Profilabschnitt mittels Zentralschraube M12x30 montiert und anschliessend am Querprofil im Winkel von 90° mittels Schrauben und Hammermuttern verbunden. Durch Lösen der Schrauben lassen sich die Querprofile in die gewünschte Position verschieben. Die T-Verbindungsplatte eignet sich jedoch auch bei Stossverbindungen. In diesem Fall sind auf beiden Profilabschnitten eine Verbindungsplatte zu montieren
Hier können Sie schnell und unkompliziert den aktuell bestmöglichen Preis anfragen. Sie erhalten umgehend ein Angebot inkl. Lieferzeit und Verfügbarkeit. In der Regel haben wir den Artikel am Lager.
ab 3.10 €/Satz netto
Please choose (bitte wählen):
Please choose (bitte wählen):
günstigen Stückpreis anfragen
⮮
⮮
Passendes ZubehörHammermuttern
Hammermutter Nut 10, M6 Steghöhe 3mmSchrauben
Zentralschraube M12 x 30
Zentralschraube 10,8x30 selbst schneidend
Zylinderkopfschraube M6x20 verzinkt
