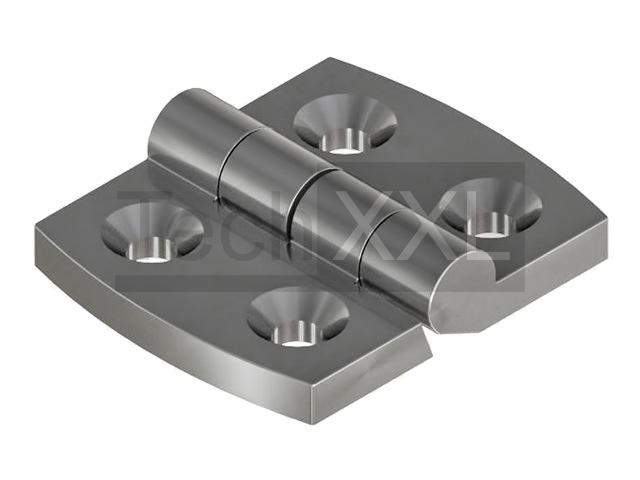

Scharnier 6 Alu 20
Baureihe: Nut 6
Typ: B

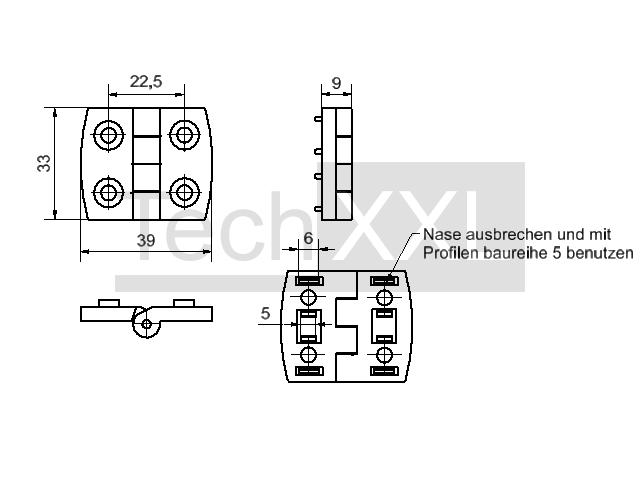

Maße (mm): 39 x 33 x 8
Werkstoff: ALU
Gewicht: 0,014 Kg
TIN: 101393
CAD Daten
---------------
ab Lager

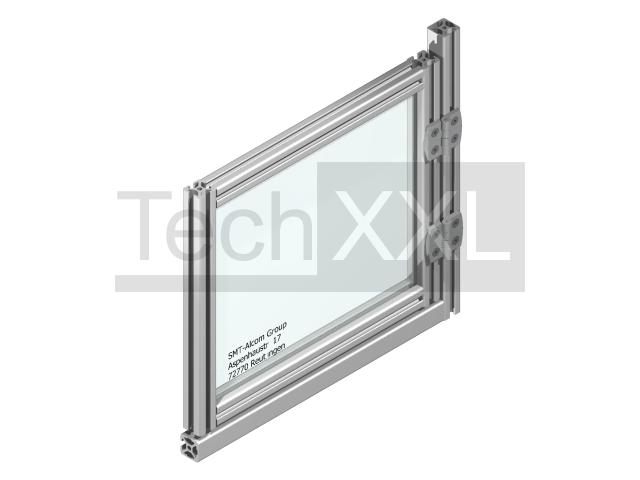

Das Scharnier Alu dient zur stabilen Befestigung größerer Türen und Klappen an jeweiligen Profilrahmen. An der Unterseite sind Nasen angebracht, die in die Profilnuten greifen und dadurch als Verdrehsicherung dienen. Die Nasen lassen sich ohne größeren Kraftaufwand ausbrechen. Das Scharnier Alu verfügt über unterschiedliche Nasen in Breite 5 und 6mm und ist daher auch in den Profilen der Baureihe 5 und 6 im Raster 20 anwendbar. In Verwendung mit Profilen der Baureihe 6-20 sind jeweils 4 Hammermuttern S206HM4 sowie Schrauben S208SKS48V erforderlich
Hier können Sie schnell und unkompliziert den aktuell bestmöglichen Preis anfragen. Sie erhalten umgehend ein Angebot inkl. Lieferzeit und Verfügbarkeit. In der Regel haben wir den Artikel am Lager.
