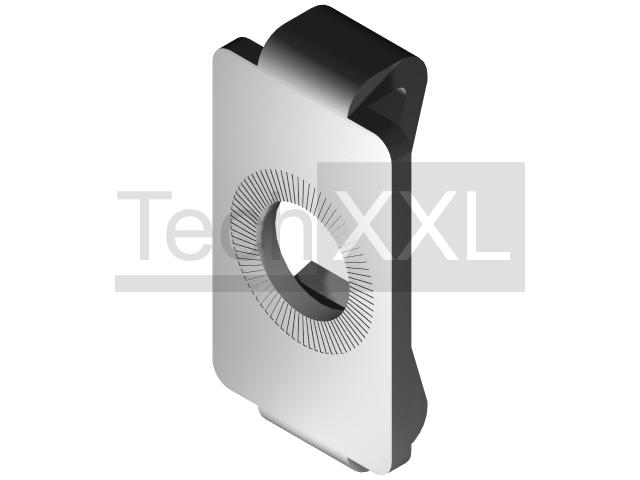

Zentrierplatte 5 rostfrei


Zentrierplatte 5 rostfrei wie HS205ZPR
Zentrierplatte 5 rostfrei
Zentrierplatte 5 rostfrei
Technische Daten
Baureihe: Nut 5
Typ: I

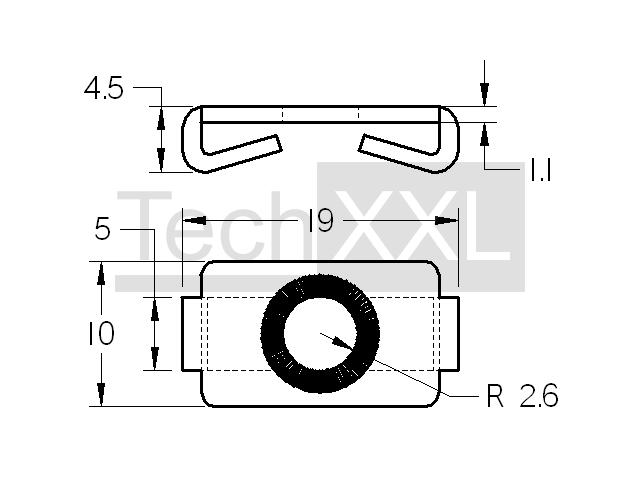

Maße (mm): 19 x 10 x 4,5
Werkstoff: Stahl rostfrei
Gewicht: 0,0015 Kg
TIN: 101166 ID: S205ZPR
CAD Daten
---------------
ab Lager

Bitte beachten

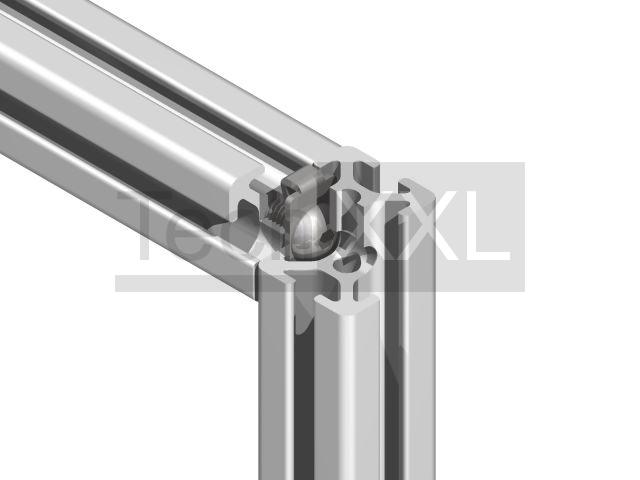

Die Zentrierplatte 5 aus rostfreien Stahl dient zur stabilen 90°-Verbindung zweier Profilabschnitte mit hoher Belastung und ist gegen Verschiebung und Torsion gesichert. Im Querprofil muss für die Verbindungsschraube ein Innengewinde sowie im zweiten Profil eine Montagebohrung 4,3mm eingebracht werden, somit der Innensechskantschlüssel durchgesteckt und in den Innensechskant des Schraubenkopf greifen kann. Bohrungen am zweiten Profil sind daher exakt anzubringen. Unter der Artikelnummer S205ZPSR inclusive passender Schraube als Satz erhältlich

Hier können Sie schnell und unkompliziert den aktuell bestmöglichen Preis anfragen. Sie erhalten umgehend ein Angebot inkl. Lieferzeit und Verfügbarkeit. In der Regel haben wir den Artikel am Lager.

ab 0.53 €/Stk. netto
