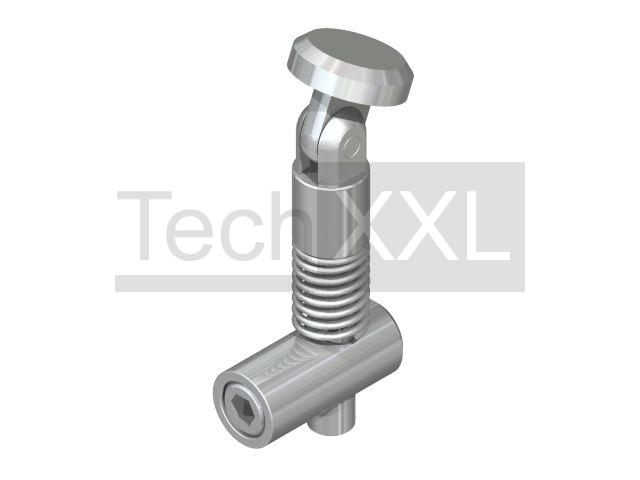

Gelenkkopf-Schnellspannverbinder 0°
Technische Daten
Baureihe: Nut 10
Typ: B

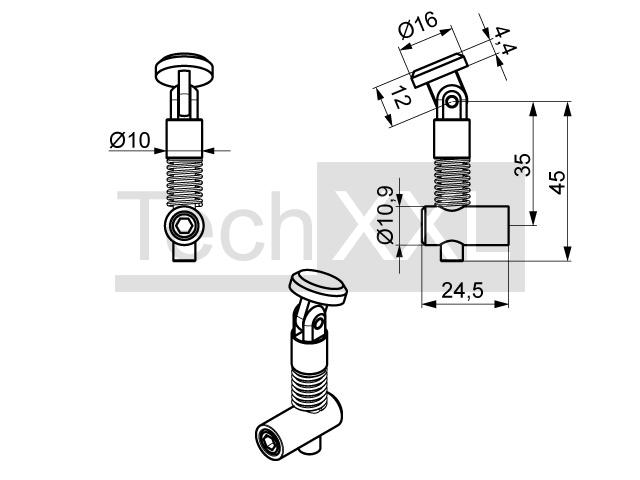

Maße (mm): 28 x 50
Werkstoff: ST verzinkt
Gewicht: 0,0375 Kg
TIN: 101985 ID: S210GKSSV
CAD Daten
---------------
ab Lager
Baureihe: Nut 10
Typ: B
Maße (mm): 28 x 50
Werkstoff: ST verzinkt
Gewicht: 0,0375 Kg
TIN: 101985 ID: S210GKSSV
CAD Daten
---------------
ab Lager
Bitte beachten

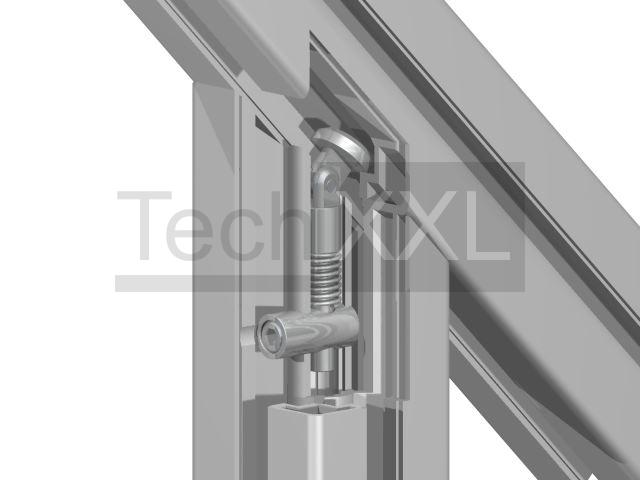

Gelenkkopf-Schnellspanner 10 0° (alle Raster) dienen Verbindungen im Winkel von 45°. Im Profil mit Schnittfläche 45° muss im Abstand von 40mm zur Schnittfläche eine Bohrung mit Durchmesser 11mm eingebracht werden. Anschliessend wird das Gehäuse in die Bohrung eingesetzt. Durch Anziehen der Madenschraube des im Profil befindlichen Gehäuses wird eine Spannung erzeugt
Gelenkkopf-Schnellspanner 10 0° (alle Raster) dienen Verbindungen im Winkel von 45°. Im Profil mit Schnittfläche 45° muss im Abstand von 40mm zur Schnittfläche eine Bohrung mit Durchmesser 11mm eingebracht werden. Anschliessend wird das Gehäuse in die Bohrung eingesetzt. Durch Anziehen der Madenschraube des im Profil befindlichen Gehäuses wird eine Spannung erzeugt
Hier können Sie schnell und unkompliziert den aktuell bestmöglichen Preis anfragen. Sie erhalten umgehend ein Angebot inkl. Lieferzeit und Verfügbarkeit. In der Regel haben wir den Artikel am Lager.
ab 3.25 €/Stk. netto
Please choose (bitte wählen):
Please choose (bitte wählen):
günstigen Stückpreis anfragen
⮮
⮮
