Schnellspannverbinder 10 biegbar


Schnellspannverbinder 10 biegbar wie HS210SSVB
Schnellspannverbinder 10 biegbar kompatibel zu Bosch 3842 535 634

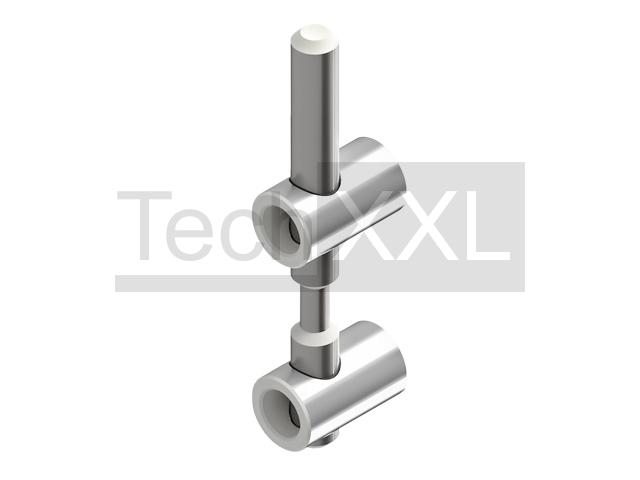

Schnellspannverbinder 10 biegbar
Technische Daten
Baureihe: Nut 10
Typ: B

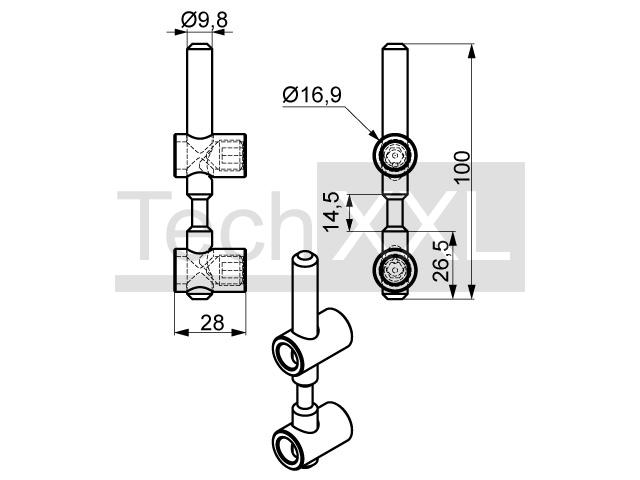

Maße (mm): 28 x 100
Werkstoff: ST verzinkt
Gewicht: 0,107 Kg
TIN: 101745 ID: S210SSVB
CAD Daten
---------------
ab Lager

Bitte beachten

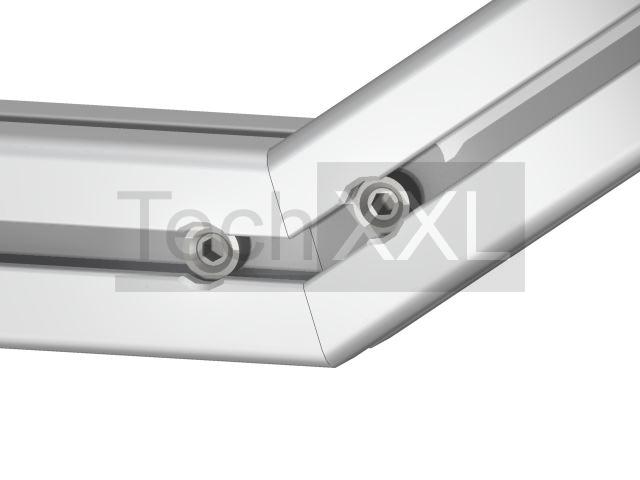

Schnellspannverbinder biegbar werden für Stoß-Verbindungen unter beliebigen Winkel eingesetzt. In beiden Profilabschnitten müssen zuerst im Abstand von 22,5mm zur Schnittfläche je eine Bohrung mit dem Durchmesser 17mm eingebracht werden, in welche dann die beiden Gehäuse eingelegt werden. Anschliessend wird der Bolzen über die jeweilige Kernbohrung der beiden Profilabschnitte in beiden Gehäusen eingeführt. Durch Anziehen der jeweiligen Madenschrauben wird eine Spannung erzeugt. Zur einfacheren Montage sollte vor der Montage der Bolzen an seinem Dünnschaft auf die gewünschte Gradzahl gebogen werden

Hier können Sie schnell und unkompliziert den aktuell bestmöglichen Preis anfragen. Sie erhalten umgehend ein Angebot inkl. Lieferzeit und Verfügbarkeit. In der Regel haben wir den Artikel am Lager.

ab 4.59 €/Stk. netto
