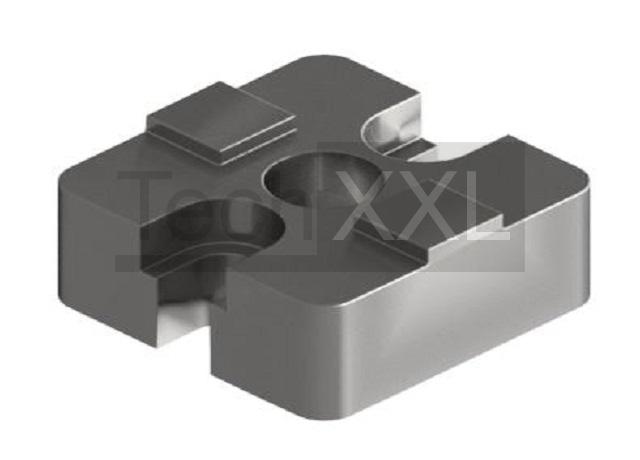

T-Verbindungsplatte Typ B 8-30
Technische Daten
Baureihe: Nut 8
Typ: B

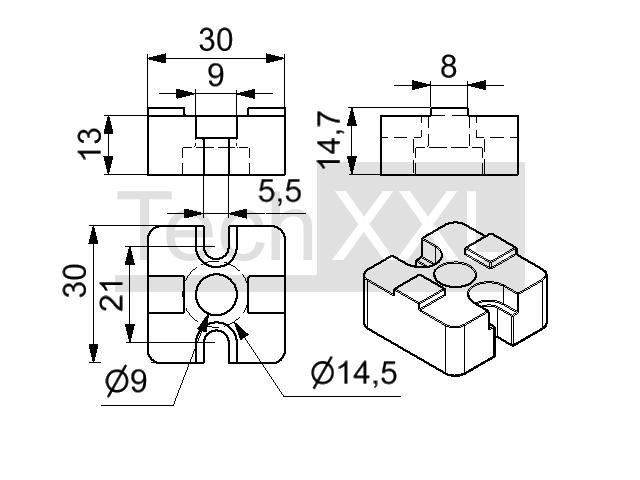

Maße (mm): 30 x 30 x 13
Werkstoff: Alu Druckguss
Gewicht: 0,0235 Kg
TIN: 101739 ID: S208TVP30
CAD Daten
---------------
ab Lager
Baureihe: Nut 8
Typ: B
Maße (mm): 30 x 30 x 13
Werkstoff: Alu Druckguss
Gewicht: 0,0235 Kg
TIN: 101739 ID: S208TVP30
CAD Daten
---------------
ab Lager
Bitte beachten

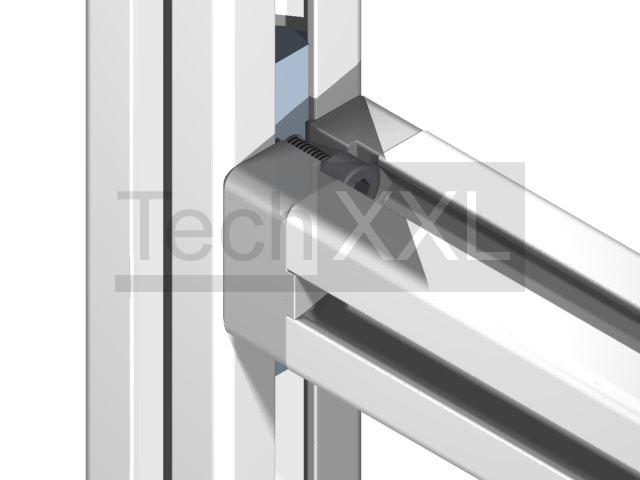

Die T-Verbindungsplatte 30 Typ B für Profile im Raster 30x30 wird stirnseitig auf den ersten Profilabschnitt mittels Schraube S208HS820 montiert und anschliessend am Querprofil im Winkel von 90° mittels Schrauben und Hammermuttern verbunden. Durch Lösen der Schrauben lassen sich die Querprofile in die gewünschte Position verschieben. Die T-Verbindungsplatte eignet sich jedoch auch bei Stossverbindungen. In diesem Fall sind auf beiden Profilabschnitten eine Verbindungsplatte zu montieren. Zur Montage einer Verbindung im Winkel von 90° sind je 2 Schrauben S208SIK512 sowie Hammermuttern S208HM5 erforderlich
Die T-Verbindungsplatte 30 Typ B für Profile im Raster 30x30 wird stirnseitig auf den ersten Profilabschnitt mittels Schraube S208HS820 montiert und anschliessend am Querprofil im Winkel von 90° mittels Schrauben und Hammermuttern verbunden. Durch Lösen der Schrauben lassen sich die Querprofile in die gewünschte Position verschieben. Die T-Verbindungsplatte eignet sich jedoch auch bei Stossverbindungen. In diesem Fall sind auf beiden Profilabschnitten eine Verbindungsplatte zu montieren. Zur Montage einer Verbindung im Winkel von 90° sind je 2 Schrauben S208SIK512 sowie Hammermuttern S208HM5 erforderlich
Hier können Sie schnell und unkompliziert den aktuell bestmöglichen Preis anfragen. Sie erhalten umgehend ein Angebot inkl. Lieferzeit und Verfügbarkeit. In der Regel haben wir den Artikel am Lager.
ab 1.15 €/Stk. netto
Please choose (bitte wählen):
Please choose (bitte wählen):
günstigen Stückpreis anfragen
⮮
⮮
