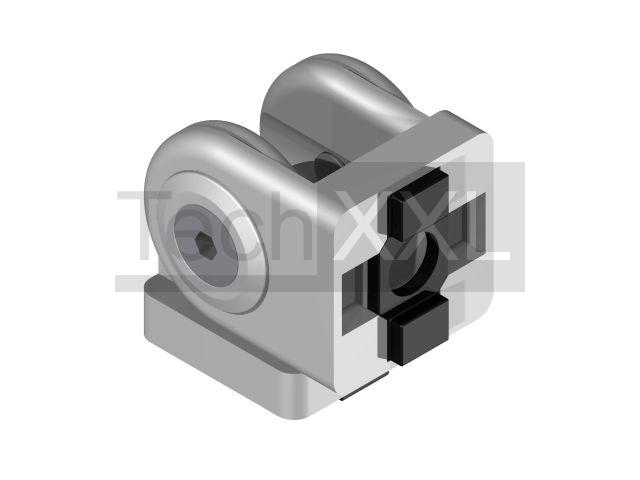

Gelenk 6 20x20


Gelenk 6 20x20 wie HS206G20
Gelenk 6 20x20
Gelenk 6 20x20
Technische Daten
Baureihe: Nut 6
Typ: B

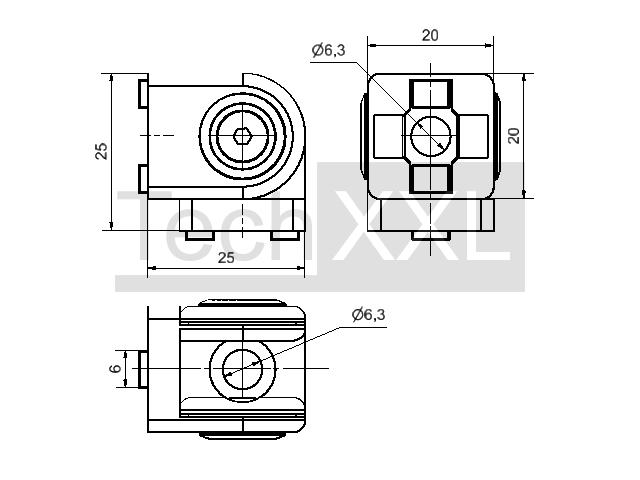

Maße (mm): 30,4 x 22,1 x 20
Werkstoff: Alu beschichter ST verzinkt
Gewicht: 0,037 Kg
TIN: 101382-S206G20
CAD Daten
---------------
ab Lager

Bitte beachten

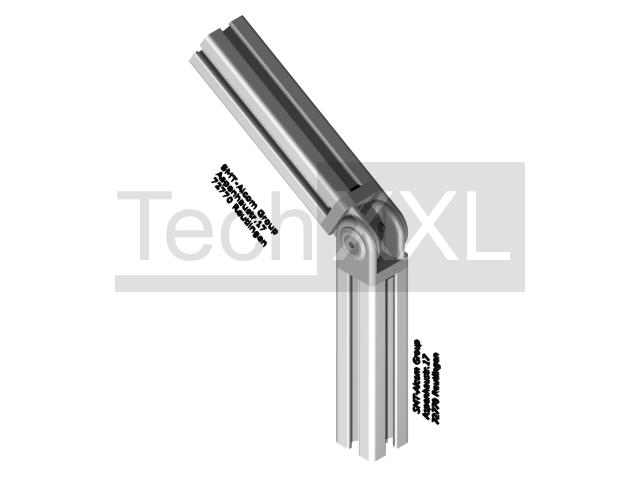

Gelenke können für starre oder bewegliche Profilverbindungen unter beliebigen Winkel verwendet werden. Der maximale Schwenkbereich beträgt 180°. Bei Stirnseitigem Einsatz muß im Kernloch des Profils ein M6 Gewinde geschnitten werden. Befestigungsmaterial bei stirnseitiger Verschraubung: Halbrundschr. M6x18 (S208HS618). Befestigungsmaterial bei Verschraubung in der Profilnut: Halbrundschr. M6x10 (S208HS610) Verbaubar mit allen Profilen der Baureihe 6 des Rasters 20.

Hier können Sie schnell und unkompliziert den aktuell bestmöglichen Preis anfragen. Sie erhalten umgehend ein Angebot inkl. Lieferzeit und Verfügbarkeit. In der Regel haben wir den Artikel am Lager.

ab 6.79 /Stk. netto


Please choose (bitte wählen):




günstigen Stückpreis anfragen
Stk.
