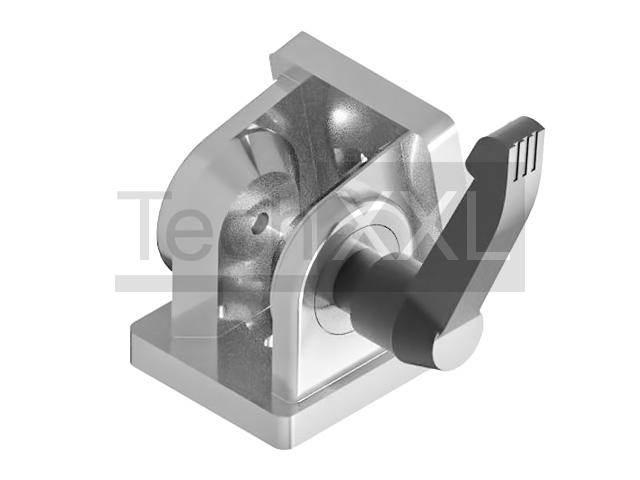

Gelenk 10 45x45 mit Klemmhebel


Gelenk 10 45x45 mit Klemmhebel wie HS210GMK45
Gelenk 10 45x45 mit Klemmhebel
Gelenk 10 45x45 mit Klemmhebel
Technische Daten
Baureihe: Nut 10
Typ: B

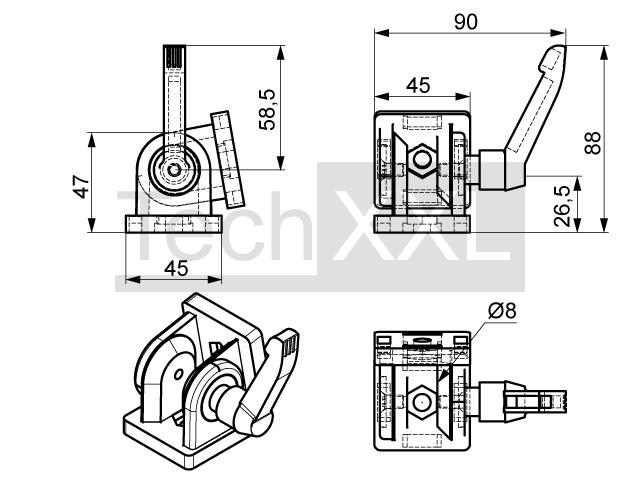

Maße (mm): 45 x 45 x 60
Werkstoff: ZN beschichtet
Gewicht: 0,3585 Kg
TIN: 100972
CAD Daten
---------------
ab Lager

Bitte beachten

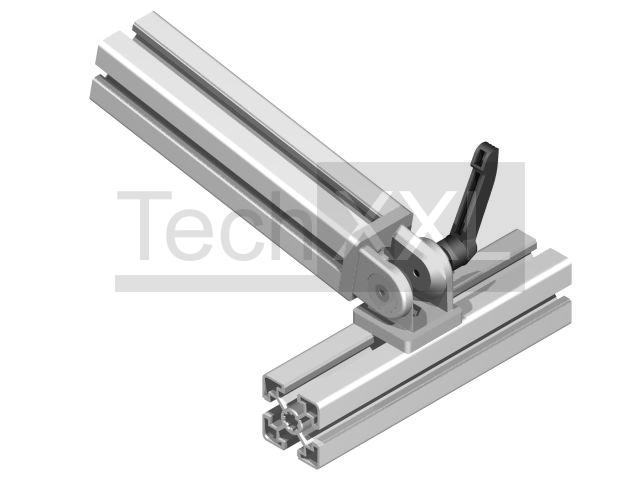

Gelenke können für starre oder bewegliche Profilverbindungen unter beliebigem Winkel verwendet werden. Der maximale Schwenkbereich beträgt 180°.Der Klemmhebel dient zur einfachen Feststellung des benötigten Winkels. Stirnseitige Anbindung:Reduzierhülse selbstformend S210RH816, Halbrundschraube ISO 7380,M8x25 Anbindung in der Profilnut: Halbrundschraube ISO 7380 M8x16 und Hammermutter 10 M8. Verbaubar mit allen Profilen der Baureihe 10, Raster 45

Hier können Sie schnell und unkompliziert den aktuell bestmöglichen Preis anfragen. Sie erhalten umgehend ein Angebot inkl. Lieferzeit und Verfügbarkeit. In der Regel haben wir den Artikel am Lager.

ab 11.09 €/Stk. netto


Please choose (bitte wählen):




günstigen Stückpreis anfragen
⮮
Stk.
