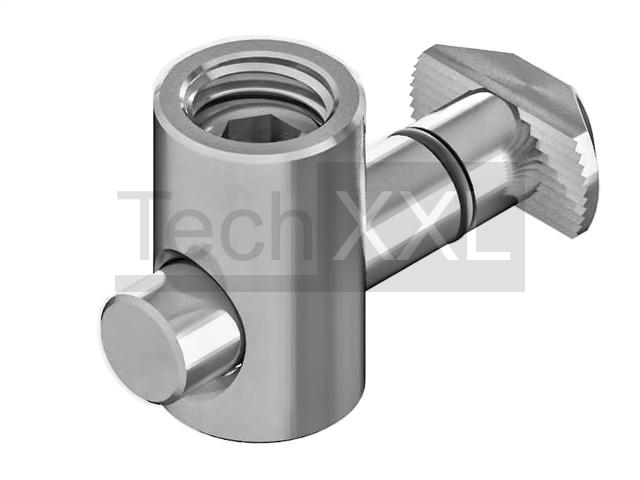

Schnellspannverbinder 10 90°
Technische Daten
Baureihe: Nut 10
Typ: B

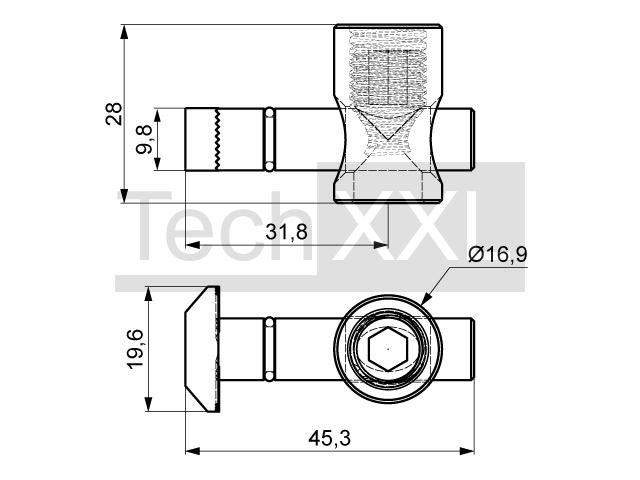

Maße (mm): 28 x 45,3
Werkstoff: ST verzinkt
Gewicht: 0,0545 Kg
TIN: 100803
CAD Daten
---------------
ab Lager
Baureihe: Nut 10
Typ: B
Maße (mm): 28 x 45,3
Werkstoff: ST verzinkt
Gewicht: 0,0545 Kg
TIN: 100803
CAD Daten
---------------
ab Lager
Bitte beachten

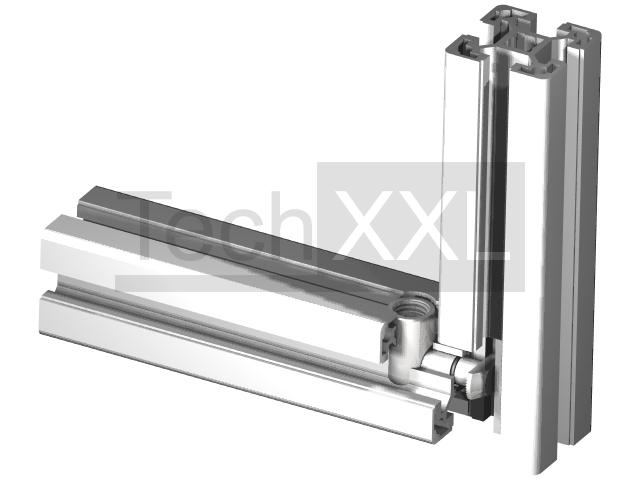

Der Schnellspanner 10 90° dient für stabile und kraftschlüssige Verbindungen im Winkel von 90°. Im ersten Profilabschnitt muss im Abstand von 22,5mm zuerst eine Bohrung im Durchmesser von 17mm eingebracht werden. In diese Bohrung wird dann das Gehäuseteil eingesetzt. Anschliessend wird der Bolzen stirnseitig in die Kernbohrung des Profilabschnittes gesteckt und mit dem Querprofil verbunden. Beim Anziehen der im Gehäuse vormontierten Madenschraube zentriert sich deren Spitze in der Kerbe des Bolzens, wodurch der erste Profilabschnitt fest mit dem zweiten Profilabschnitt verbunden wird. Unter der Artikelnummer S210SSV steht der Hammer in einer Linie zur Kerbe
Der Schnellspanner 10 90° dient für stabile und kraftschlüssige Verbindungen im Winkel von 90°. Im ersten Profilabschnitt muss im Abstand von 22,5mm zuerst eine Bohrung im Durchmesser von 17mm eingebracht werden. In diese Bohrung wird dann das Gehäuseteil eingesetzt. Anschliessend wird der Bolzen stirnseitig in die Kernbohrung des Profilabschnittes gesteckt und mit dem Querprofil verbunden. Beim Anziehen der im Gehäuse vormontierten Madenschraube zentriert sich deren Spitze in der Kerbe des Bolzens, wodurch der erste Profilabschnitt fest mit dem zweiten Profilabschnitt verbunden wird. Unter der Artikelnummer S210SSV steht der Hammer in einer Linie zur Kerbe
