Bolzenverbindersatz 10 80 kompletter Satz


Bolzenverbindersatz 10 80 kompletter Satz wie HS210BV80K
Bolzenverbindersatz 10 80 kompletter Satz
Bolzenverbindersatz 10 80 kompletter Satz
Technische Daten
Baureihe: Nut 10
Typ: B
Maße (mm): 78,4 x 16,75 x 11,5
Werkstoff: PA, ST verzinkt
Gewicht: 0,151 Kg
TIN: 100796 ID: S210BV80K
CAD Daten
---------------
ab Lager

Bitte beachten

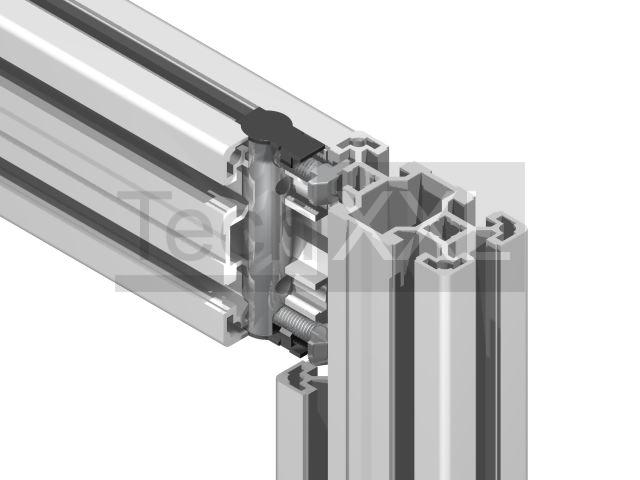

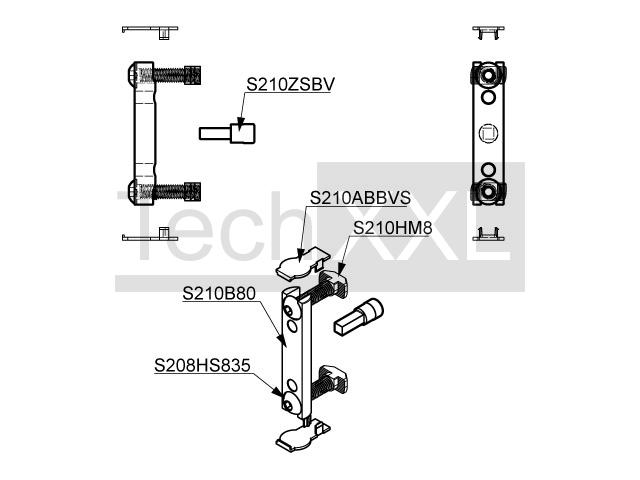

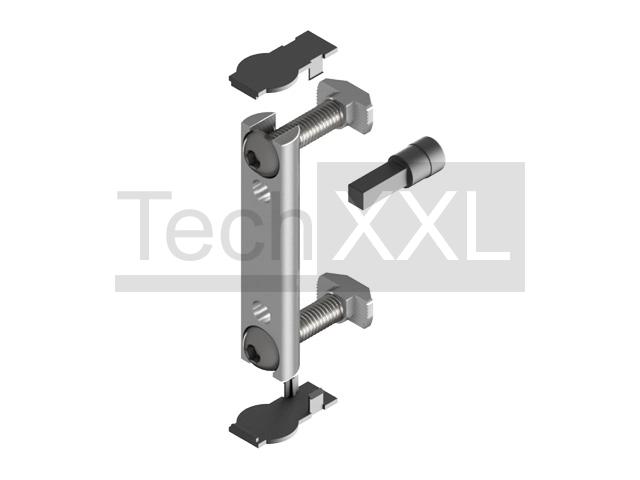

Der Bolzenverbindersatz 80 Nut 10 ist für Profile der Baureihe 10 im Raster 80 bestimmt und dient Konstruktionen mit hoher Belastung. Um den Bolzen einsetzen zu können, muss zuerst im Abstand von 22,5mm eine Durchgangsbohrung D17 im ersten Profilabschnitt eingebracht werden. Anschliessend wird der Bolzen mittels zweier Schrauben in den Verbindungsmuttern des 2 Profilabschnittes im Winkel von 90° befestigt. Mit dem Zentrierstift lässt sich der Bolzen mittig fixieren und mit den beiden Abdeckblenden lassen sich Bolzen und Schraubengewinde auf beiden Seiten abdecken

Hier können Sie schnell und unkompliziert den aktuell bestmöglichen Preis anfragen. Sie erhalten umgehend ein Angebot inkl. Lieferzeit und Verfügbarkeit. In der Regel haben wir den Artikel am Lager.

ab 2.49 €/Satz netto


Please choose (bitte wählen):




günstigen Stückpreis anfragen
⮮
Satz
