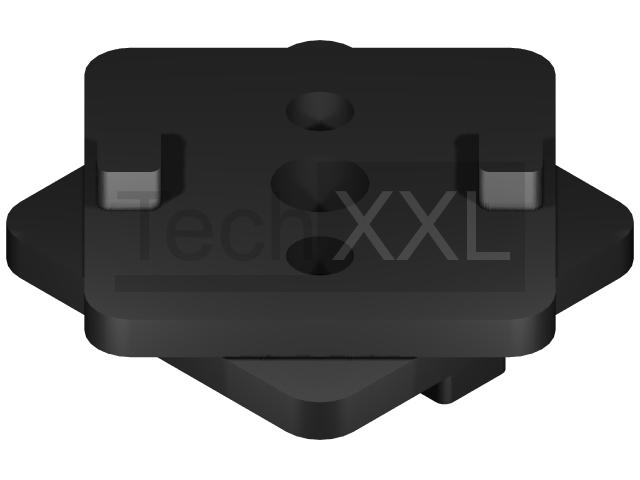

Positions Verbindungssatz 8
Technische Daten
Baureihe: Nut 8
Typ: I

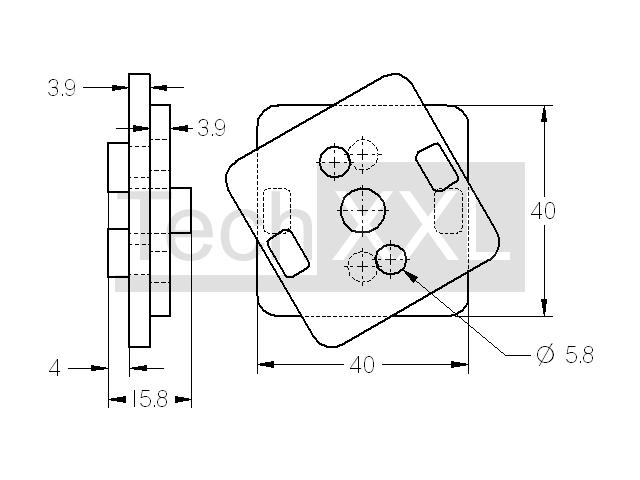

Maße (mm): 40 x 40 x 8
Werkstoff: ZN beschichtet
Gewicht: 0,071 Kg
TIN: 100357-S208PVS
CAD Daten
---------------
ab Lager
Baureihe: Nut 8
Typ: I
Maße (mm): 40 x 40 x 8
Werkstoff: ZN beschichtet
Gewicht: 0,071 Kg
TIN: 100357-S208PVS
CAD Daten
---------------
ab Lager
Bitte beachten

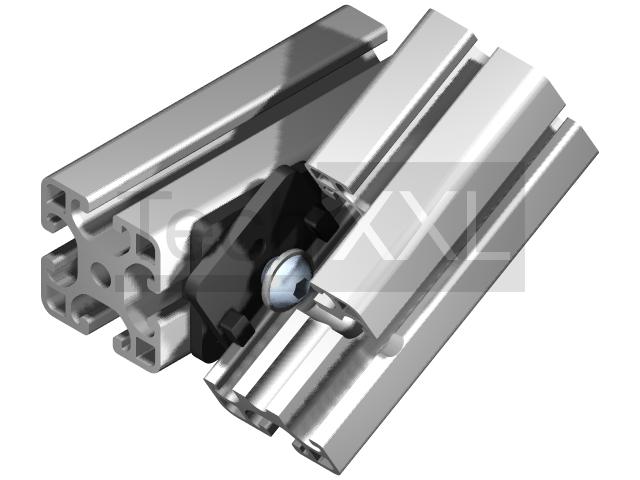

Der Positionsverbindungssatz 8 für Profile im Raster 40x40 dient zur verstellbaren Winkelverbindung zweier Profile. Der Kreuzwinkel kann in 5°-Schritten gewählt werden. Durch die jeweilige Verzahnung auf den beiden Plattenhälften wird die Winkellage gesichert. Die zulässige Höchstbelastung liegt bei maximal 20 Nm. Ab einer Belastung von 10 Nm müssen die beiden Hälften zusätzlich verstiftet werden
Der Positionsverbindungssatz 8 für Profile im Raster 40x40 dient zur verstellbaren Winkelverbindung zweier Profile. Der Kreuzwinkel kann in 5°-Schritten gewählt werden. Durch die jeweilige Verzahnung auf den beiden Plattenhälften wird die Winkellage gesichert. Die zulässige Höchstbelastung liegt bei maximal 20 Nm. Ab einer Belastung von 10 Nm müssen die beiden Hälften zusätzlich verstiftet werden
Hier können Sie schnell und unkompliziert den aktuell bestmöglichen Preis anfragen. Sie erhalten umgehend ein Angebot inkl. Lieferzeit und Verfügbarkeit. In der Regel haben wir den Artikel am Lager.
ab 2.96 €/Satz netto
Please choose (bitte wählen):
Please choose (bitte wählen):
günstigen Stückpreis anfragen
⮮
⮮
