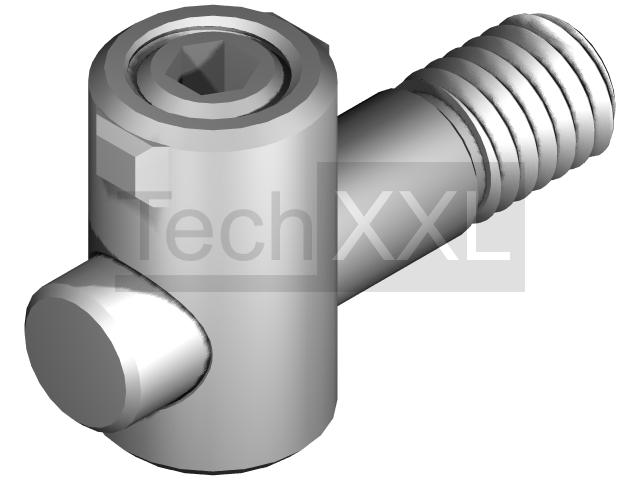

Zentralspanner 8 G
Technische Daten
Baureihe: Nut 8
Typ: I

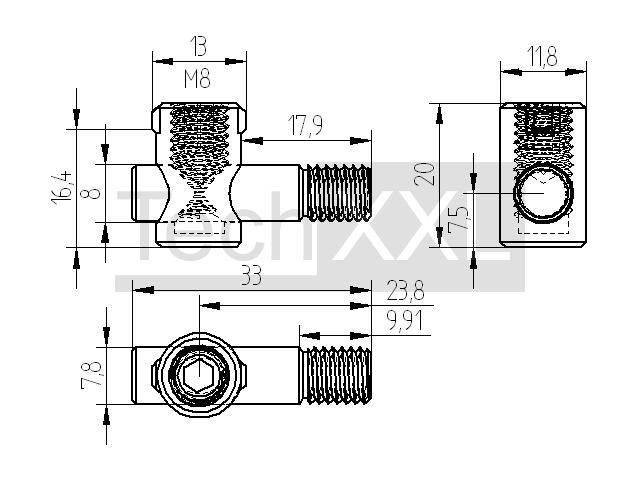

Maße (mm): 33 x 20 x 11,8
Werkstoff: ST verzinkt
Gewicht: 0,022 Kg
TIN: 100352-S208ZSG
CAD Daten
---------------
ab Lager
Baureihe: Nut 8
Typ: I
Maße (mm): 33 x 20 x 11,8
Werkstoff: ST verzinkt
Gewicht: 0,022 Kg
TIN: 100352-S208ZSG
CAD Daten
---------------
ab Lager
Bitte beachten

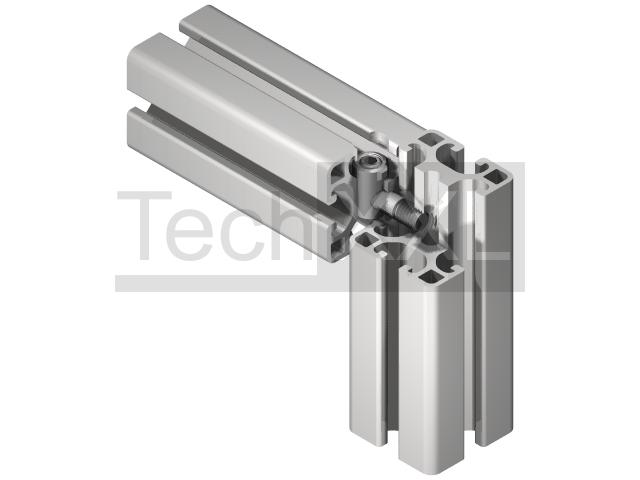

Zentralspanner 8 G für Profile im Raster 40 werden für für Verbindungen im Winkel von 90° eingesetzt. In ersten Profilabschnitt Profil muss im Abstand von 15mm zur Schnittkante eine Bohrung D12 eingebracht werden. Um den Bolzen in der Kernbohrung zu zentrieren, muss diese auf einer Länge von 30mm auf einen Durchmesser von 8mm aufgebohrt werden. Der Bolzen wird in einem Nutenstein S208NSMS8 zuerst verschraubt und durch Anziehen der Madenschraube im Gehäuse wird Spannung erzeugt
Zentralspanner 8 G für Profile im Raster 40 werden für für Verbindungen im Winkel von 90° eingesetzt. In ersten Profilabschnitt Profil muss im Abstand von 15mm zur Schnittkante eine Bohrung D12 eingebracht werden. Um den Bolzen in der Kernbohrung zu zentrieren, muss diese auf einer Länge von 30mm auf einen Durchmesser von 8mm aufgebohrt werden. Der Bolzen wird in einem Nutenstein S208NSMS8 zuerst verschraubt und durch Anziehen der Madenschraube im Gehäuse wird Spannung erzeugt
Hier können Sie schnell und unkompliziert den aktuell bestmöglichen Preis anfragen. Sie erhalten umgehend ein Angebot inkl. Lieferzeit und Verfügbarkeit. In der Regel haben wir den Artikel am Lager.
ab 1.32 €/Stk. netto
Please choose (bitte wählen):
Please choose (bitte wählen):
günstigen Stückpreis anfragen
⮮
⮮
