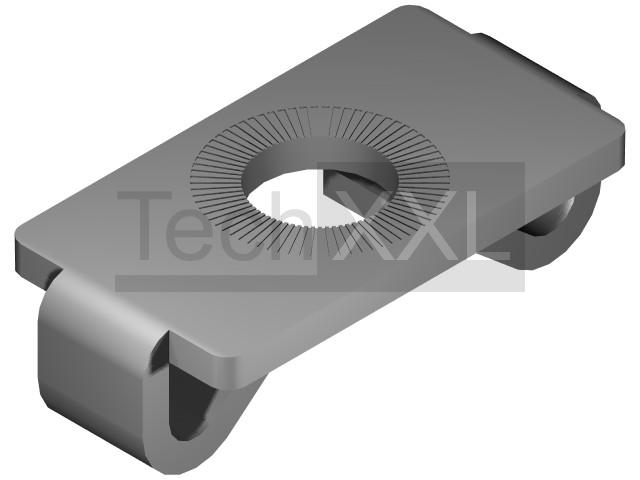

Zentrierplatte 8 Typ B 30
Technische Daten
Baureihe: Nut 8
Typ: B

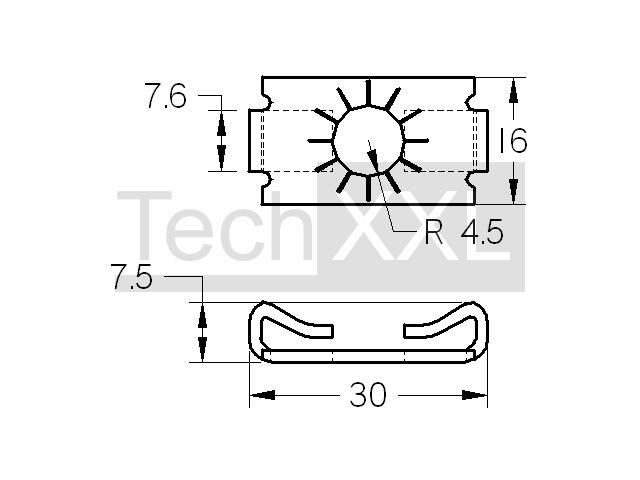

Maße (mm): 29 x 16 x 6,67
Werkstoff: ST verzinkt
Gewicht: 0,010 Kg
TIN: 100338-S208ZP30
CAD Daten
---------------
ab Lager
Baureihe: Nut 8
Typ: B
Maße (mm): 29 x 16 x 6,67
Werkstoff: ST verzinkt
Gewicht: 0,010 Kg
TIN: 100338-S208ZP30
CAD Daten
---------------
ab Lager
Bitte beachten

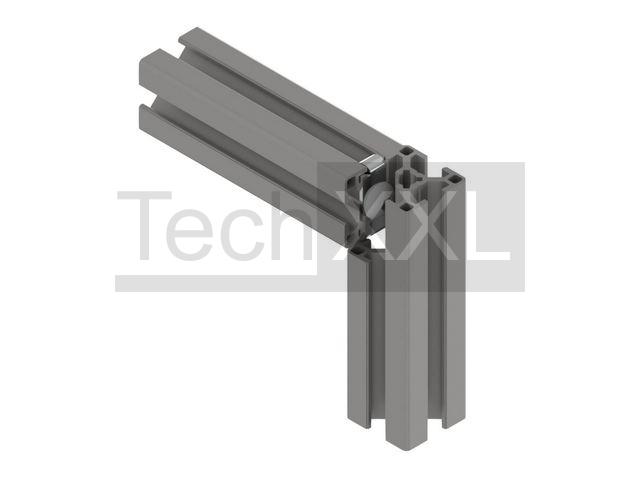

Die Zentrierplatte 8 Typ B aus Stahl verzinkt für Profile im Raster 30 (ebenfalls Profile S1083030(S1086030/S1086060) dient zur stabilen 90°-Verbindung zweier Profilabschnitte mit hoher Belastung und ist gegen Verschiebung und Torsion gesichert. Im Querprofil muss für die Verbindungsschraube ein Innengewinde sowie im zweiten Profil eine Montagebohrung 7mm eingebracht werden, somit der Innensechskantschlüssel durchgesteckt und in den Innensechskant des Schraubenkopf greifen kann. Bohrungen am zweiten Profil sind daher exakt anzubringen. Unter der Artikelnummer S208ZPS30 inclusive passender Schraube als Satz erhältlich
Die Zentrierplatte 8 Typ B aus Stahl verzinkt für Profile im Raster 30 (ebenfalls Profile S1083030(S1086030/S1086060) dient zur stabilen 90°-Verbindung zweier Profilabschnitte mit hoher Belastung und ist gegen Verschiebung und Torsion gesichert. Im Querprofil muss für die Verbindungsschraube ein Innengewinde sowie im zweiten Profil eine Montagebohrung 7mm eingebracht werden, somit der Innensechskantschlüssel durchgesteckt und in den Innensechskant des Schraubenkopf greifen kann. Bohrungen am zweiten Profil sind daher exakt anzubringen. Unter der Artikelnummer S208ZPS30 inclusive passender Schraube als Satz erhältlich
Hier können Sie schnell und unkompliziert den aktuell bestmöglichen Preis anfragen. Sie erhalten umgehend ein Angebot inkl. Lieferzeit und Verfügbarkeit. In der Regel haben wir den Artikel am Lager.
ab 0.18 €/Stk. netto
Please choose (bitte wählen):
Please choose (bitte wählen):
günstigen Stückpreis anfragen
⮮
⮮
