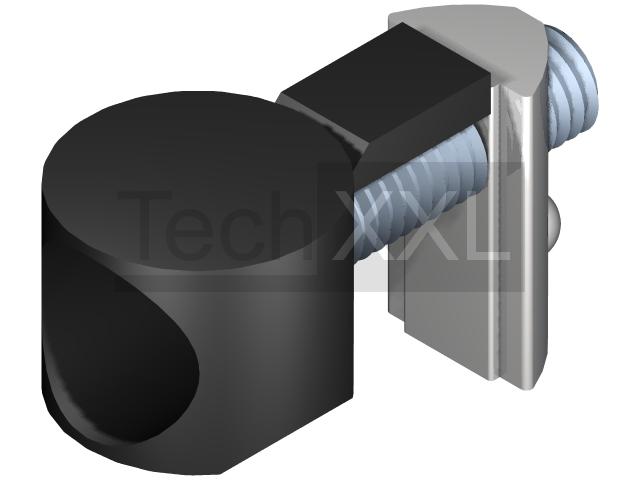

Universalverbindersatz 8 PA mit Nase
Technische Daten
Baureihe: Nut 8
Typ: I
Maße (mm): 33,5 x 20 x 16
Werkstoff: PA, St verzinkt
Gewicht: 0,029 Kg
TIN: 100307

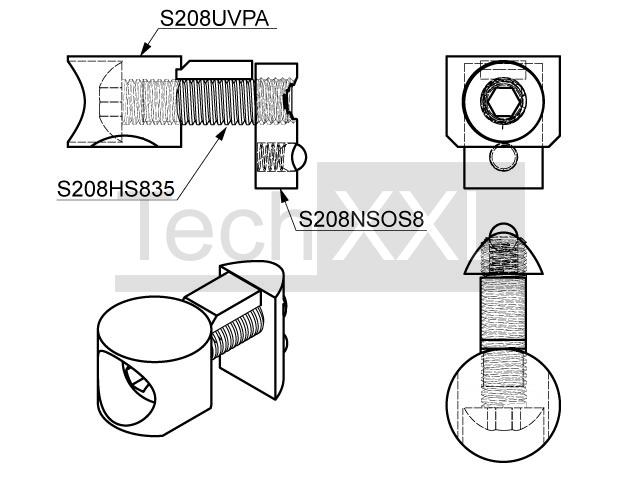

CAD Daten
---------------
ab Lager
Baureihe: Nut 8
Typ: I
Maße (mm): 33,5 x 20 x 16
Werkstoff: PA, St verzinkt
Gewicht: 0,029 Kg
TIN: 100307
CAD Daten
---------------
ab Lager
Bitte beachten

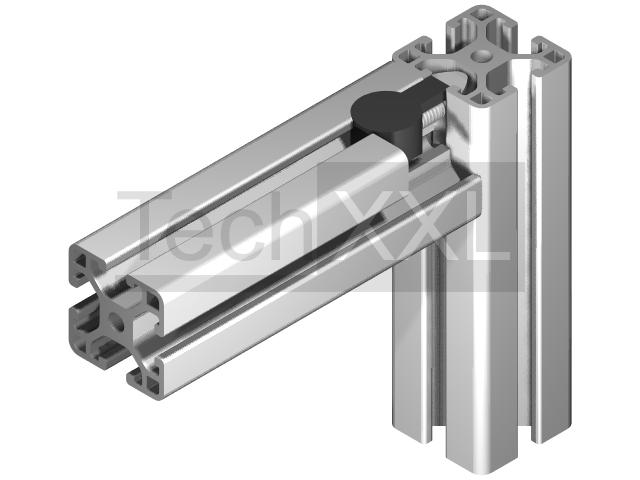

Der Universalverbindersatz 8 aus PA sowie Schraube und Nutenstein aus Stahl verzinkt für Profile im Raster 40 dient zur Herstellung einer gegen Verdrehung gesicherten 90°-Verbindung mit geringer Belastbarkeit. Zur Montage muss in das Querprofil eine im Durchmesser von 20mm große Bohrung eingebracht werden. Der Abstand der Bohrung vom Profilende beträgt 20mm bei einer Bohrtiefe von 16mm. Die Verbindung sollte zum sicheren Halt immer paarweise 180° gegenüberliegend erfolgen
Der Universalverbindersatz 8 aus PA sowie Schraube und Nutenstein aus Stahl verzinkt für Profile im Raster 40 dient zur Herstellung einer gegen Verdrehung gesicherten 90°-Verbindung mit geringer Belastbarkeit. Zur Montage muss in das Querprofil eine im Durchmesser von 20mm große Bohrung eingebracht werden. Der Abstand der Bohrung vom Profilende beträgt 20mm bei einer Bohrtiefe von 16mm. Die Verbindung sollte zum sicheren Halt immer paarweise 180° gegenüberliegend erfolgen
Hier können Sie schnell und unkompliziert den aktuell bestmöglichen Preis anfragen. Sie erhalten umgehend ein Angebot inkl. Lieferzeit und Verfügbarkeit. In der Regel haben wir den Artikel am Lager.
ab 0.88 €/Satz netto
Please choose (bitte wählen):
Please choose (bitte wählen):
günstigen Stückpreis anfragen
⮮
⮮
