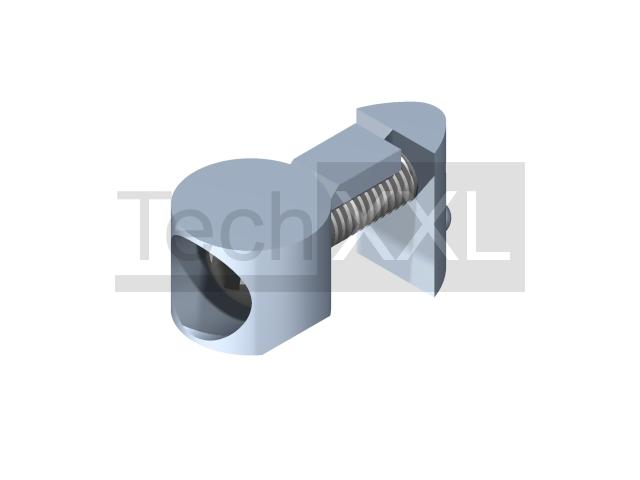

Universalverbindersatz 8 mit Nase


Universalverbindersatz 8 mit Nase wie HS208UVSMN
Universalverbindersatz 8 mit Nase kompatibel zu Item 0.0.026.92
Universalverbindersatz 8 mit Nase
Technische Daten
Baureihe: Nut 8
Typ: I

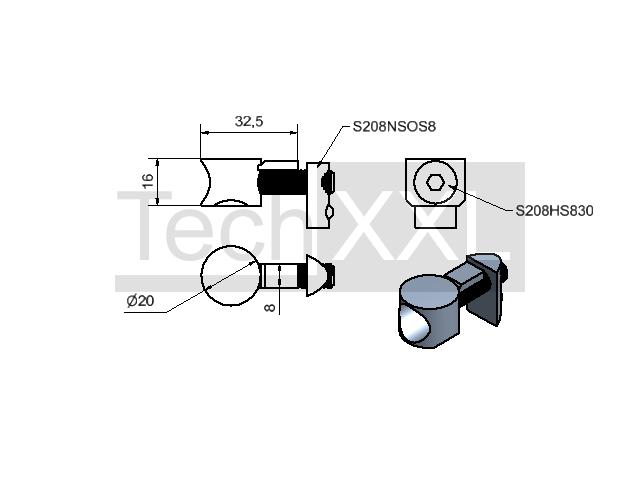

Maße (mm): 33,5 x 20 x 16
Werkstoff: ZN, St verzinkt
Gewicht: 0,039 Kg
TIN: 100305 ID: S208UVSMN
CAD Daten
---------------
ab Lager

Bitte beachten

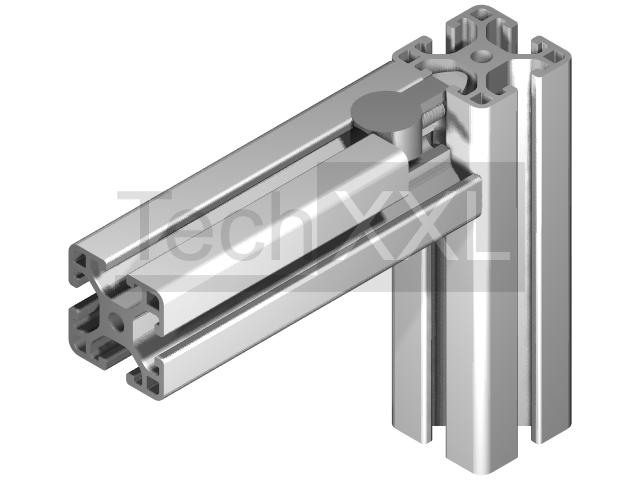

Der Universalverbindersatz 8 aus Zink-Druckguss sowie Schraube und Nutenstein aus Stahl verzinkt für Profile im Raster 40 dient zur Herstellung einer gegen Verdrehung gesicherten 90°-Verbindung mit hoher Belastbarkeit gegen Verschiebung und Biegung. Zur Montage muss in das Querprofil eine im Durchmesser von 20mm große Bohrung eingebracht werden. Der Abstand der Bohrung vom Profilende beträgt 20mm bei einer Bohrtiefe von 16mm. Die Verbindung sollte zum sicheren Halt immer paarweise 180° gegenüberliegend erfolgen

Hier können Sie schnell und unkompliziert den aktuell bestmöglichen Preis anfragen. Sie erhalten umgehend ein Angebot inkl. Lieferzeit und Verfügbarkeit. In der Regel haben wir den Artikel am Lager.

ab 0.80 €/Satz netto
