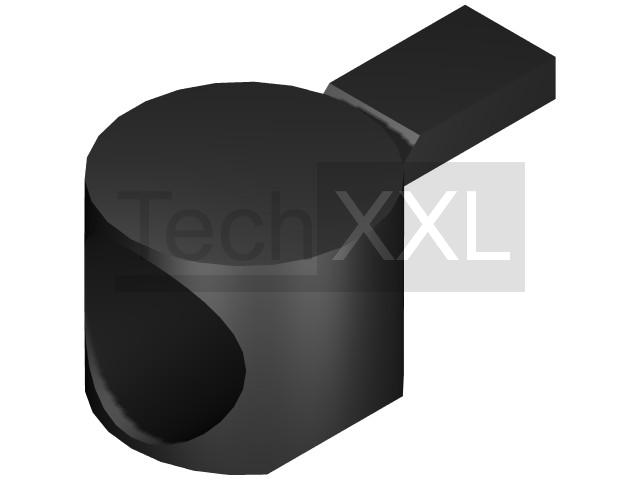

Universalverbinder 8 PA mit Nase
Technische Daten
Baureihe: Nut 8
Typ: I

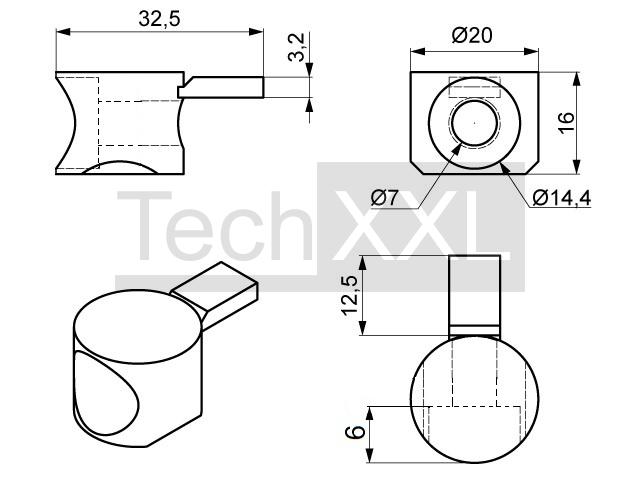

Maße (mm): 33,5 x 20 x 16
Werkstoff: PA (Polyamid)
Gewicht: 0,0055 Kg
TIN: 100304 ID: S208UVPA
CAD Daten
---------------
ab Lager
Baureihe: Nut 8
Typ: I
Maße (mm): 33,5 x 20 x 16
Werkstoff: PA (Polyamid)
Gewicht: 0,0055 Kg
TIN: 100304 ID: S208UVPA
CAD Daten
---------------
ab Lager
Bitte beachten

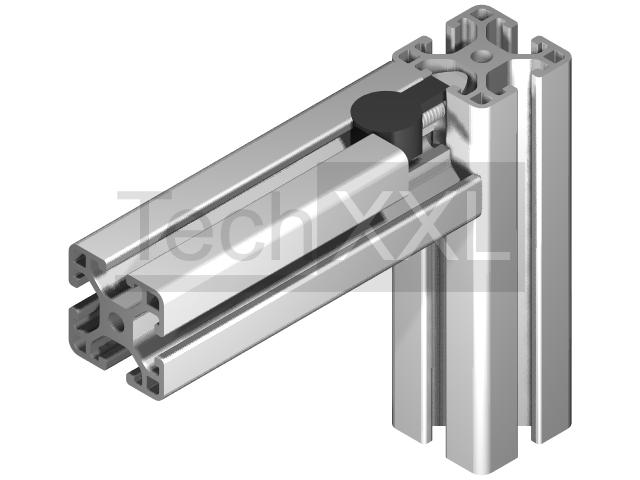

Der Universalverbinder 8 PA für Profile im Raster 40 dient zur Herstellung einer gegen Verdrehung gesicherten 90°-Verbindung mit geringer Belastbarkeit. Zur Montage muss in das Querprofil eine im Durchmesser von 20mm große Bohrung eingebracht werden. Der Abstand der Bohrung vom Profilende beträgt 20mm bei einer Bohrtiefe von 16mm. Die Verbindung sollte zum sicheren Halt immer paarweise 180° gegenüberliegend erfolgen. Unter der Artikelnummer S208UVSPA sind neben dem Universalverbinder ebenfalls die zur Montage erforderliche Schraube und Nutenstein enthalten
Der Universalverbinder 8 PA für Profile im Raster 40 dient zur Herstellung einer gegen Verdrehung gesicherten 90°-Verbindung mit geringer Belastbarkeit. Zur Montage muss in das Querprofil eine im Durchmesser von 20mm große Bohrung eingebracht werden. Der Abstand der Bohrung vom Profilende beträgt 20mm bei einer Bohrtiefe von 16mm. Die Verbindung sollte zum sicheren Halt immer paarweise 180° gegenüberliegend erfolgen. Unter der Artikelnummer S208UVSPA sind neben dem Universalverbinder ebenfalls die zur Montage erforderliche Schraube und Nutenstein enthalten
Hier können Sie schnell und unkompliziert den aktuell bestmöglichen Preis anfragen. Sie erhalten umgehend ein Angebot inkl. Lieferzeit und Verfügbarkeit. In der Regel haben wir den Artikel am Lager.
ab 0.52 €/Stk. netto
